Дуплексер Ka с волноводным портом 145°

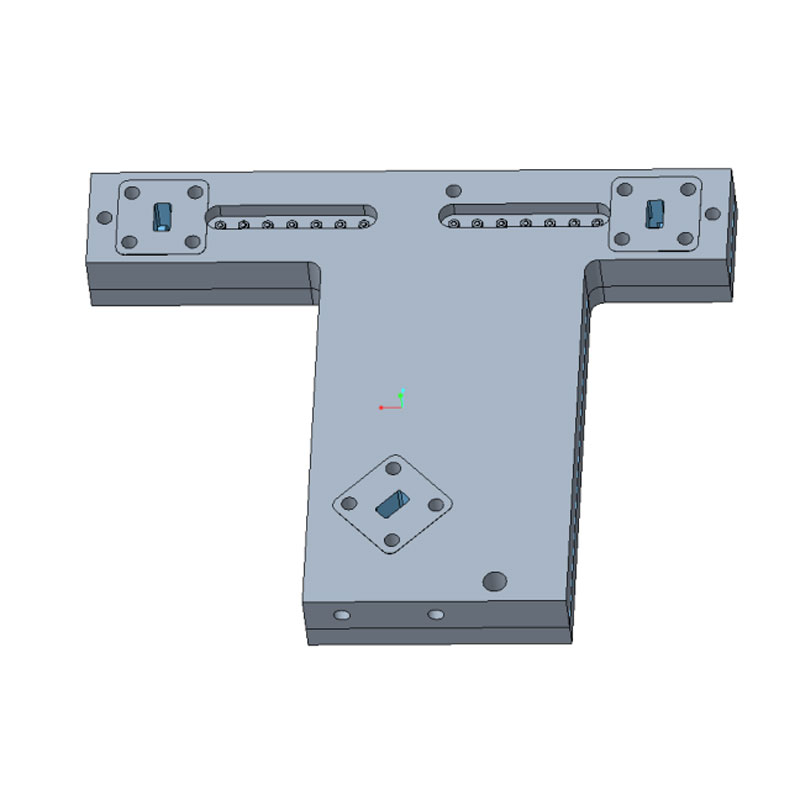

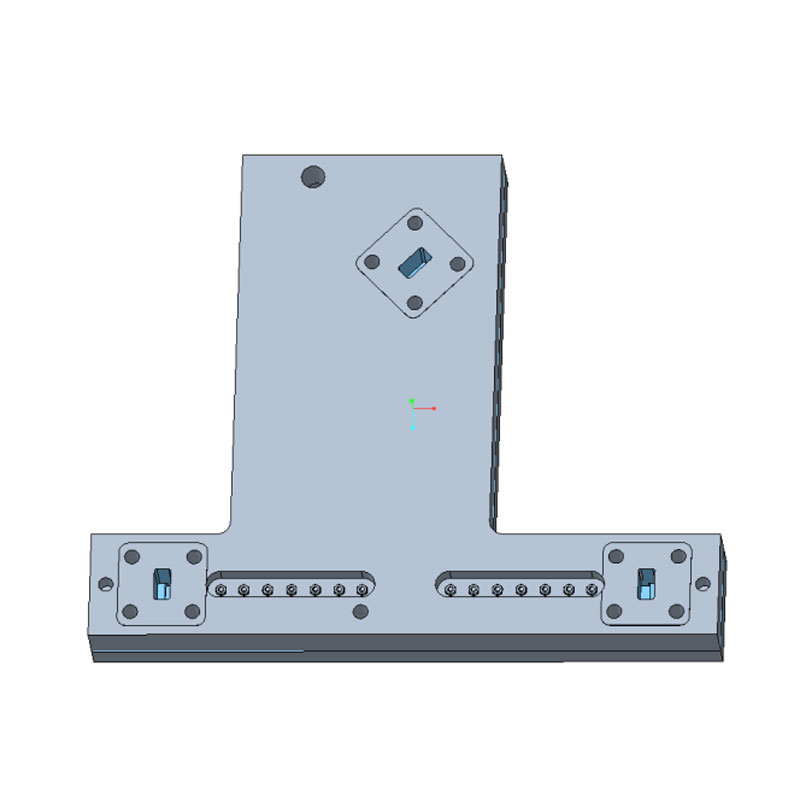

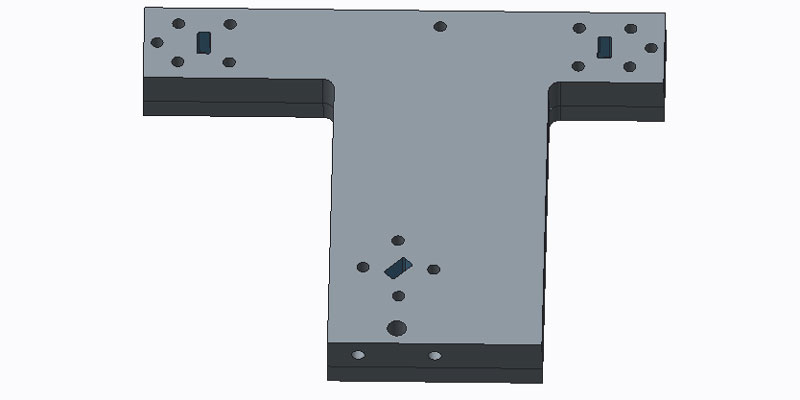

Продукты дуплексера Ka с волноводным портом 145°, особенности: общий конец волновода порт для 45 ° дизайн (не горизонтальный и вертикальный, для того, чтобы удовлетворить специальное использование окружающей среды, не намеренно сложный дизайн).
Описание
маркер
Описание продукта
Продукты дуплексера Ka с волноводным портом 145°, особенности: общий конец волновода порт для 45 ° дизайн (не горизонтальный и вертикальный, для того, чтобы удовлетворить специальное использование окружающей среды, не намеренно сложный дизайн).Реализация метода проста и умна, использование градиента от дуги преобразования, не влияет на электрические параметры.
Model: MDP38.28-38.86/39.38-39.96G-2866
Технические параметры
| Код | Проект индикатора | Требования к индикатору | |
| 1 | Частота полосы пропускания (обе боковые полосы плюс защита 40M) | FL：38.32-38.82GHz
FL：38.28-38.86GHz |
FH：39.42-39.92GHz
FH：39.38-39.96GHz |
| 2 | Потери на вставку | ≤1.5dB | ≤1.5dB |
| 3 | Внутриполосные колебания | ≤±0.4dB | ≤±0.4dB |
| 4 | Подавление внеполосных колебаний | ≥70dB@F2 | ≥70dB@F1 |
| 5 | Подавление специальных частот | Подавление F2 ≥40 дБ для 24,58 ГГц; подавление F2 ≥20 дБ для 29,32 ГГц | |
| 6 | Колебания групповой задержки | ≤2ns | |
| 7 | VSWR | ≤1.5 | |
| 8 | Формат интерфейса | BJ320 | |
| 9 | Рабочая температура | -40℃-+60℃ | |
| 10 | Температура хранения | -45℃-+65℃ | |
| 11 | Внешний вид материала | Латунь с серебряным покрытием | |
