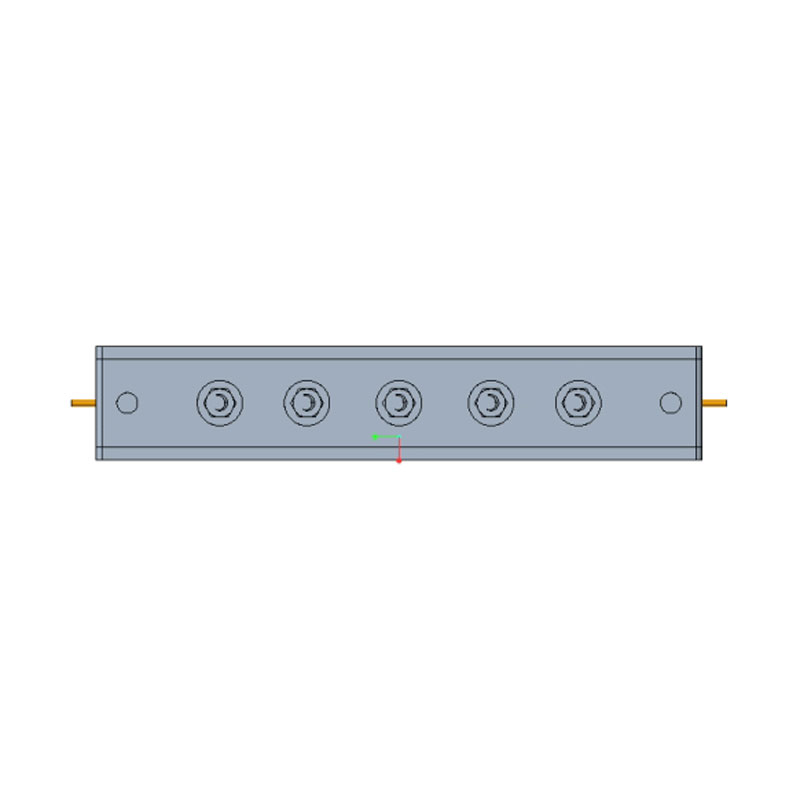

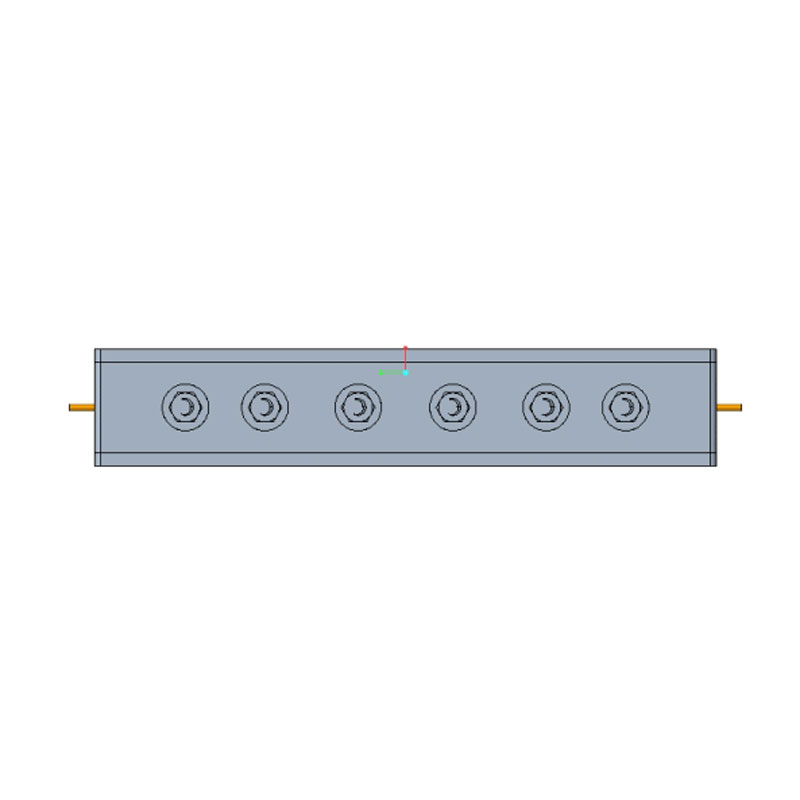

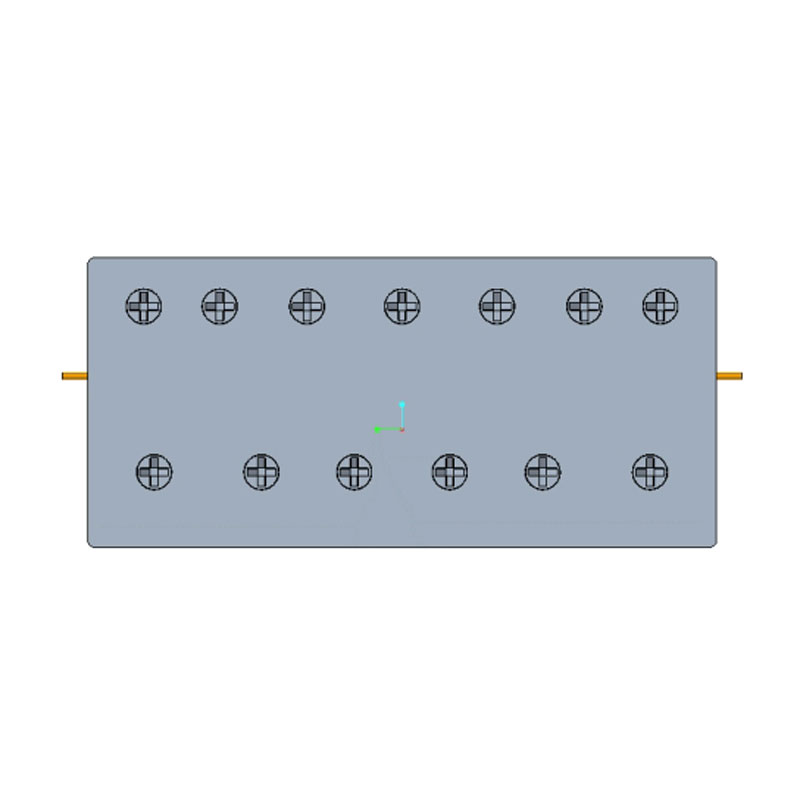

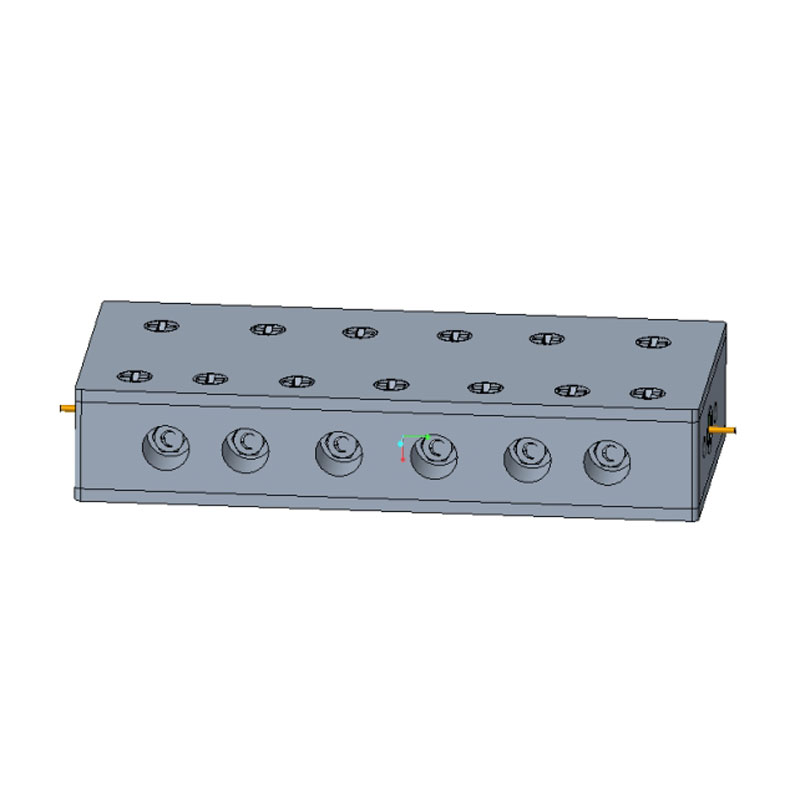

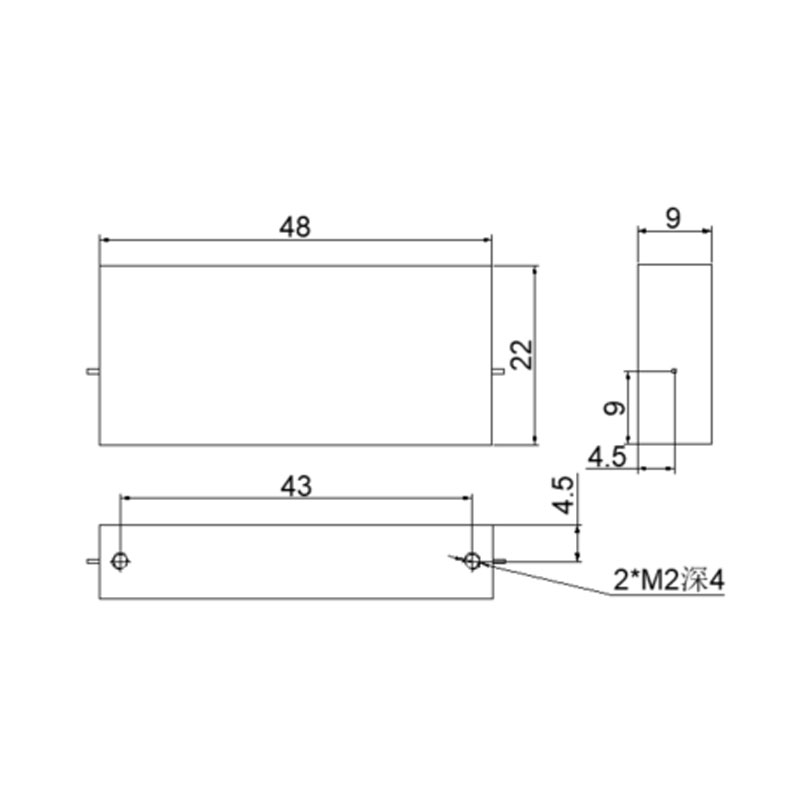

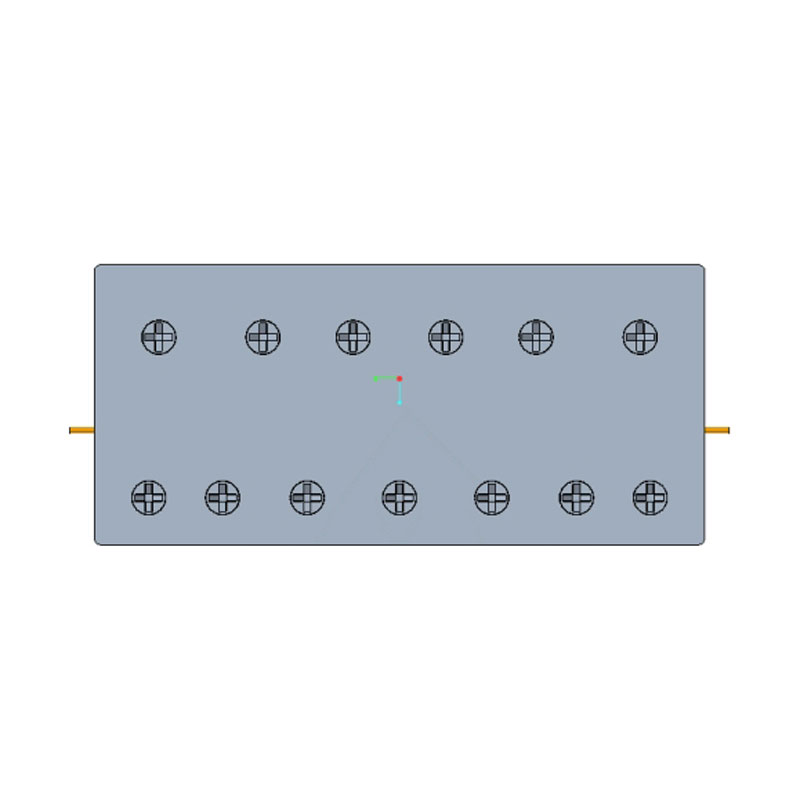

Полостные фильтры MCB3-5.5G-3488
Стандарт исполнения：GJB150.3A-2009 Метод испытания военной техники в условиях окружающей среды Высокотемпературное испытание
Описание
маркер
Стандарт исполнения
● GJB150.3A-2009 Метод испытания военной техники в условиях окружающей среды Высокотемпературное испытание
● GJB150.4A-2009 Метод испытания военной техники на воздействие окружающей среды при низкой температуре
● GJB360B-2009 Экспериментальные методы для электронных и электрических компонентов
● GJB8513-2015 Общие технические условия на полостные фильтры
Технические параметры
| Код | Проект индикатора | Требования к индикатору |
| 1 | Рабочая частота | 3-5.5GHz |
| 2 | Потери на входе | ≤2dB |
| 3 | Внутриполосные колебания | ≤1dB |
| 4 | Отклонение во внеполосном диапазоне | ≥40dBc@6～11GHz |
| 5 | VSWR | ≤1.6 |
| 6 | Согласованность фаз | ≤±5° |
| 7 | Интерфейс | 2*φ0.5pin |
| 8 | Рабочая температура | -40℃~+70℃ |
| 9 | Температура хранения | -55℃~+85℃ |
| 10 | Внешний вид материала | Алюминиевый сплав с посеребренной поверхностью |
