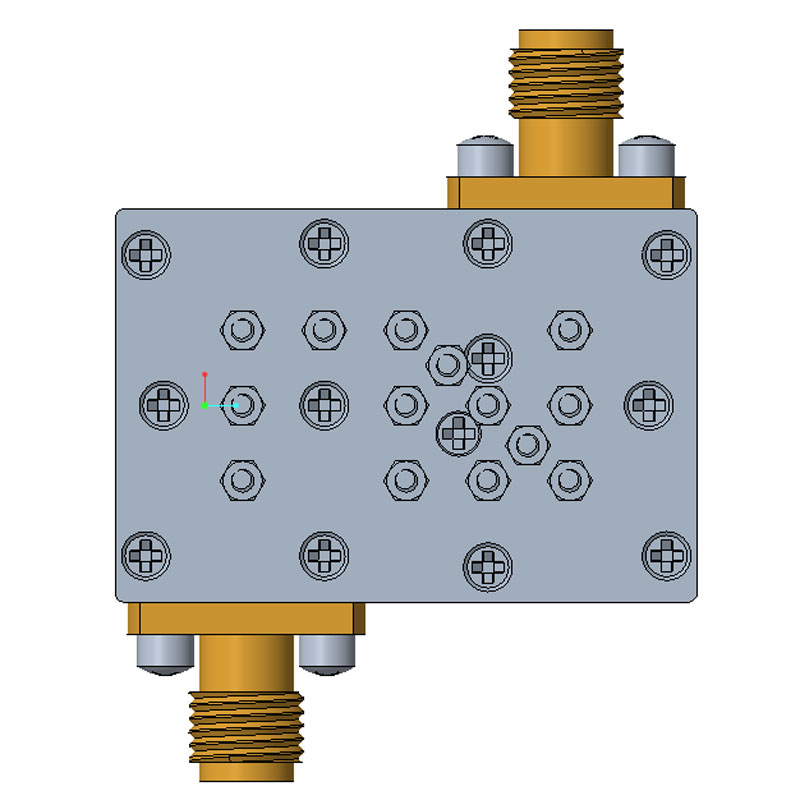

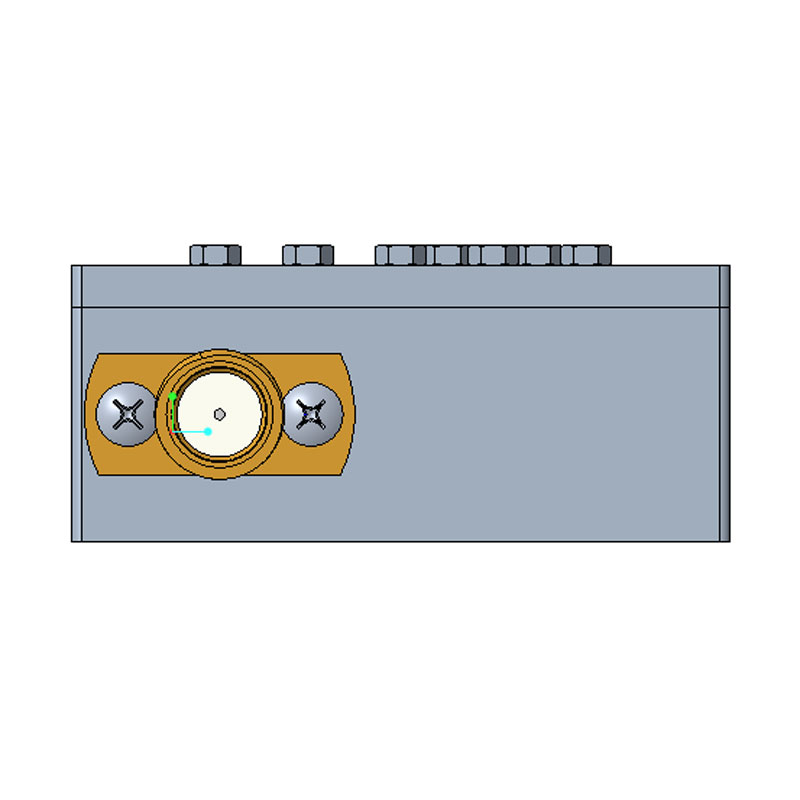

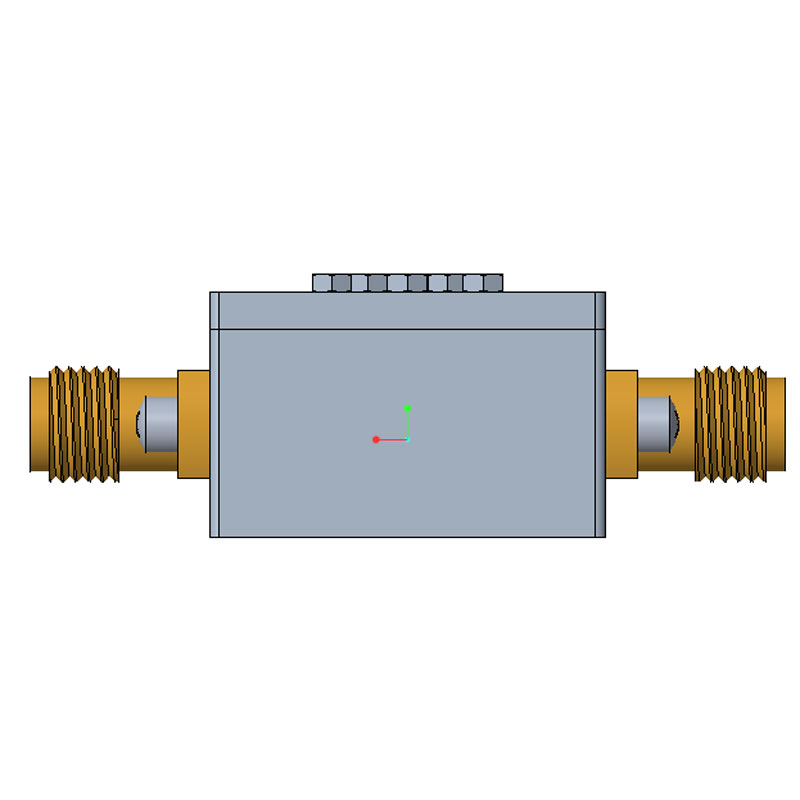

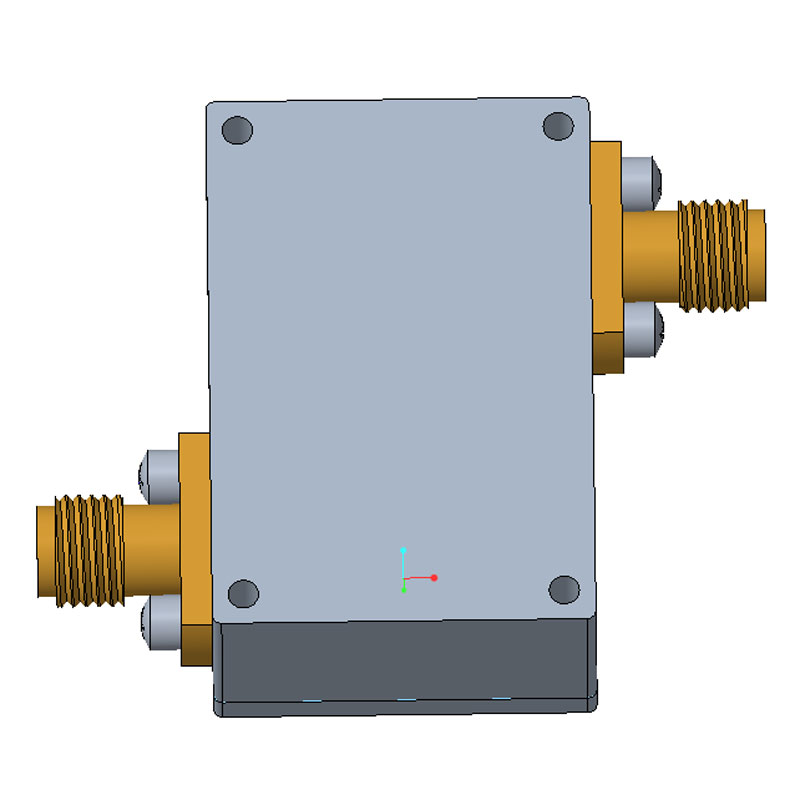

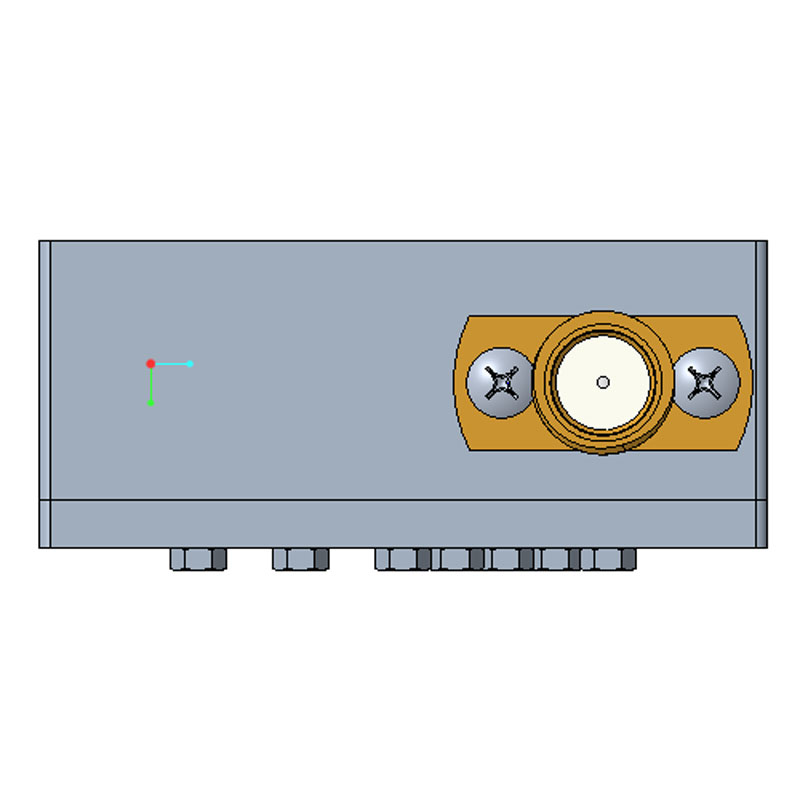

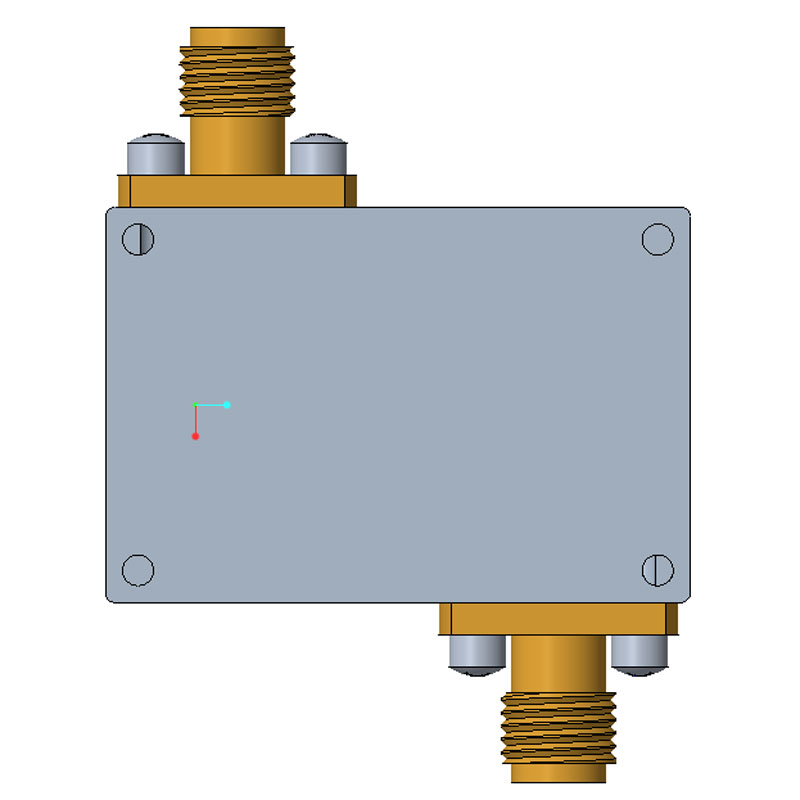

Полостные фильтры MCB4.55-4.8G-3739
Стандарт исполнения：GJB150.3A-2009 Метод испытания военной техники в условиях окружающей среды Высокотемпературное испытание
Описание
маркер
Стандарт исполнения
● GJB150.3A-2009 Метод испытания военной техники в условиях окружающей среды Высокотемпературное испытание
● GJB150.4A-2009 Метод испытания военной техники на воздействие окружающей среды при низкой температуре
● GJB360B-2009 Экспериментальные методы для электронных и электрических компонентов
● SJ20527A-2003 Общие технические условия на микроволновые компоненты
Технические параметры
| Код | Проект индикатора | Требования к индикатору |
| 1 | Частота полосы пропускания | 4.55GHz ~4.8GHz |
| 2 | Потери на вставку | ≤1dB |
| 3 | Внеполосное отражение | ≥80dB@5GHz ~5.35GHz ; ≥60dB@9.1GHz ~9.6GHz |
| 4 | VSWR | ≤1.5 |
| 5 | Мощность | ≥45dBm |
| 6 | Согласованность фаз | ≤±5° |
| 7 | Температура эксплуатации | -40℃~+70℃ |
| 8 | Температура хранения | -55℃~+85℃ |
| 9 | Интерфейс | 2*SMA-K съемный (φ0.5 контакт внутри) |
| 10 | Внешний вид материала | Алюминиевый сплав с серебряным покрытием |
