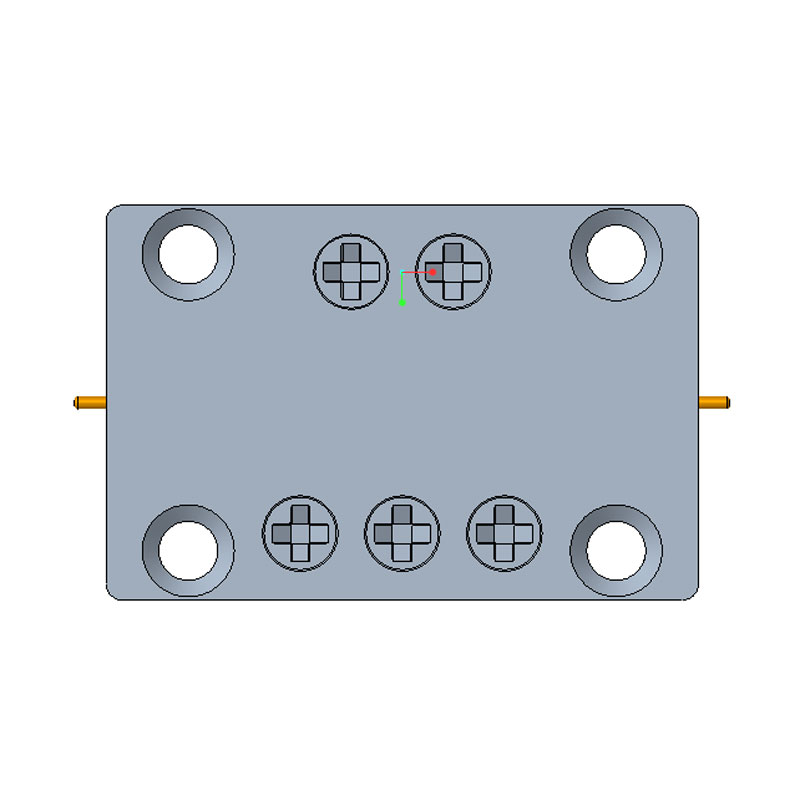

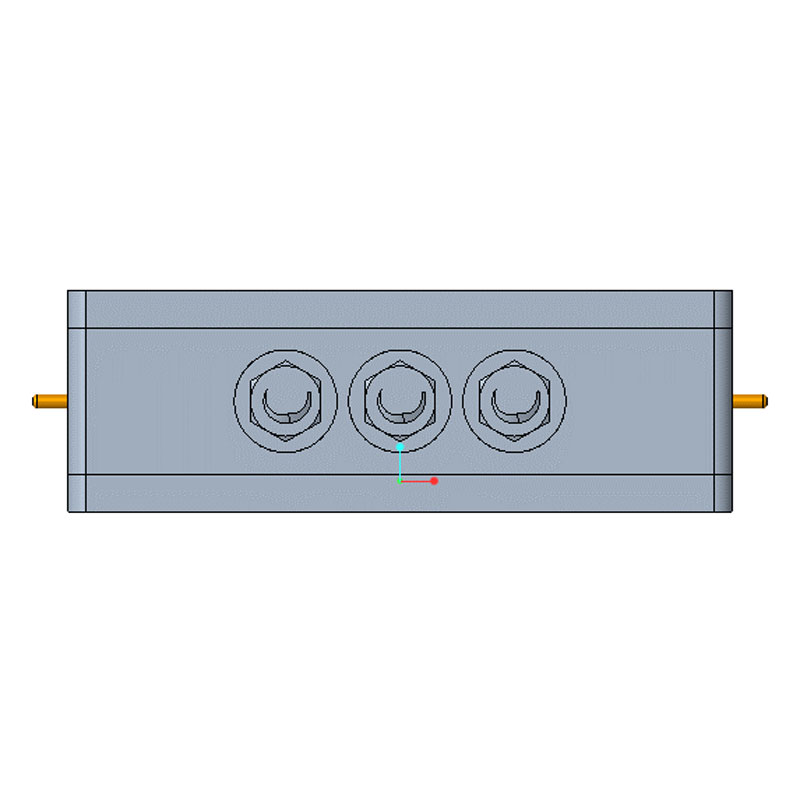

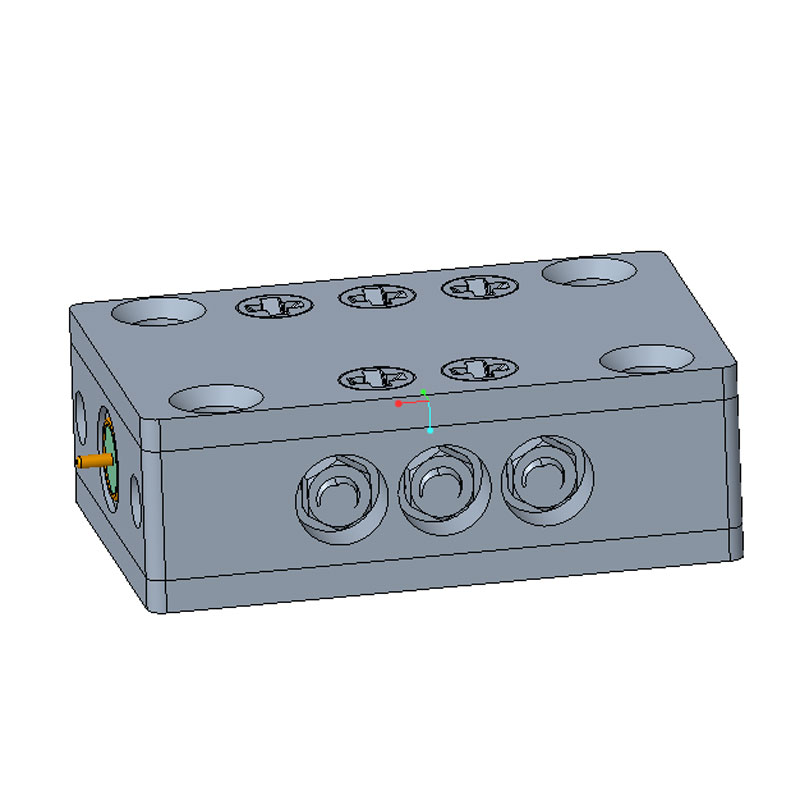

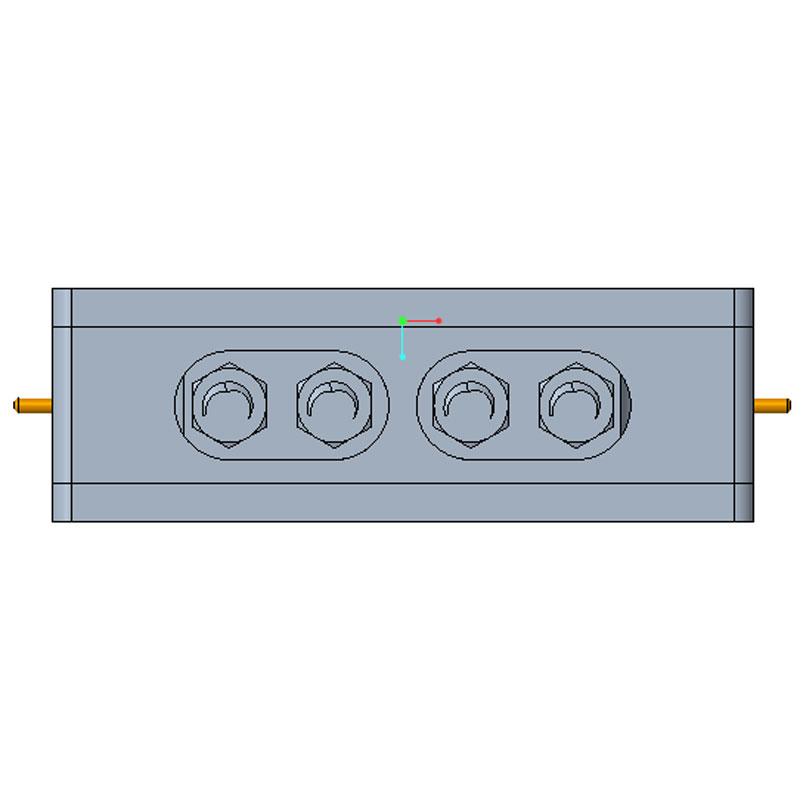

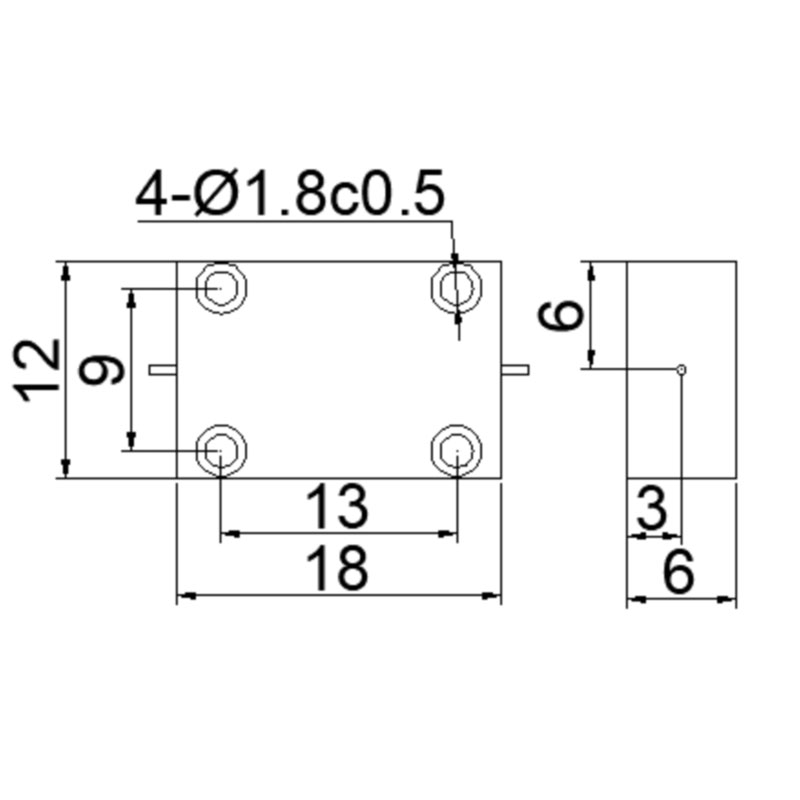

Полостные фильтры MCB5.93G-500M-4258
Технические параметры Код Проект индикатора Требования к индикатору 1 Частота полосы пропускания 5680-6180MHz 2 Центральные вносимые потери ≤0.6dB 3 Внутриполосные колебания ≤0.3dB 4 Отклонение во внеполосном диапазоне ≥45dBc@DC~5008.4MHz; ≥45dBc@6851~7523....
Описание
маркер
Технические параметры
| Код | Проект индикатора | Требования к индикатору |
| 1 | Частота полосы пропускания | 5680-6180MHz |
| 2 | Центральные вносимые потери | ≤0.6dB |
| 3 | Внутриполосные колебания | ≤0.3dB |
| 4 | Отклонение во внеполосном диапазоне | ≥45dBc@DC~5008.4MHz; ≥45dBc@6851~7523.2MHz,
≥50dBc@7523.2~11000MHz ≥20dBc@5334.2MHz; ≥20dBc@6515.8 GHz |
| 5 | VSWR | ≤1.5 |

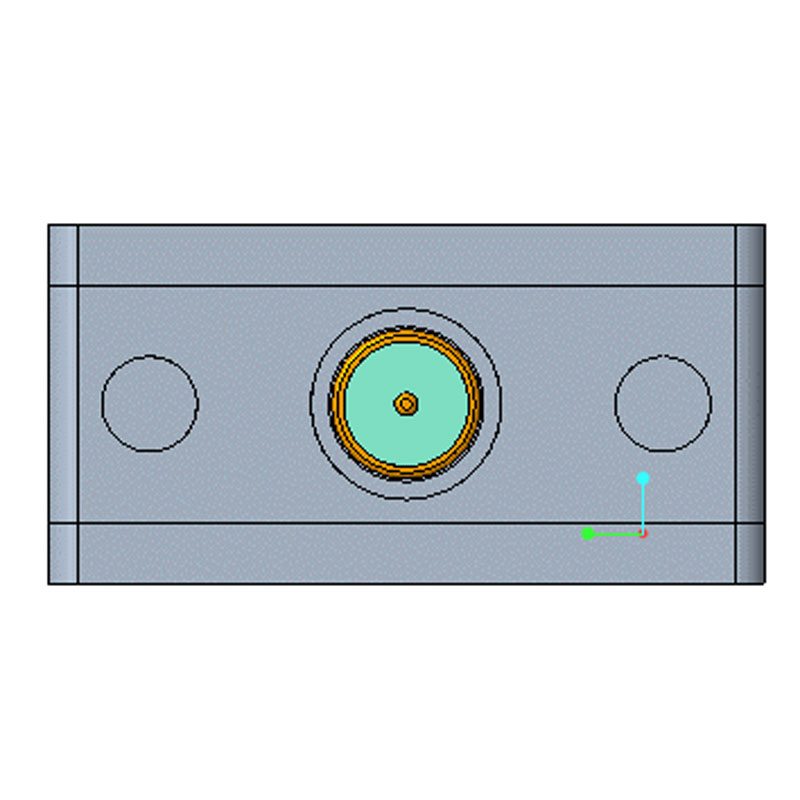

| 6 | Интерфейс | 0,38 стеклянная игла |
| 7 | Рабочая температура | -55℃~+85℃ |
| 8 | Температура хранения | -55℃~+125℃ |
| 9 | Внешний вид материала | Латунная поверхность с серебряным покрытием |
