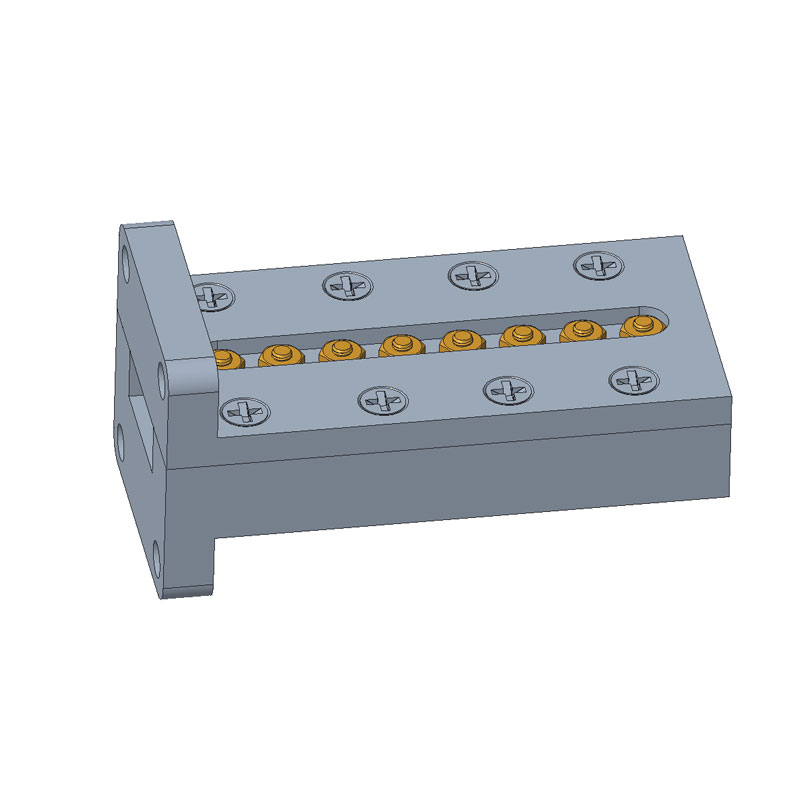

Прямоугольные волноводные фильтры MCB13.75-14.5G-1706
Технические параметры Код Проект индикатора Требования к индикатору 1 Рабочая частота 13.75-14.5GHz 2 Потери на входе ≤0.25dB 3 Внеполосное отражение ≥50dB@11.45-12.75GHz 4 VSWR ≤1.25 5 Температура -40℃~+65℃ 6 Разъем WR75 (один конец с прорезью и водонепроницаемым кольцом) ...
Описание
маркер
Технические параметры
| Код | Проект индикатора | Требования к индикатору |
| 1 | Рабочая частота | 13.75-14.5GHz |
| 2 | Потери на входе | ≤0.25dB |
| 3 | Внеполосное отражение | ≥50dB@11.45-12.75GHz |
| 4 | VSWR | ≤1.25 |
| 5 | Температура | -40℃~+65℃ |
| 6 | Разъем | WR75 (один конец с прорезью и водонепроницаемым кольцом) |
| 7 | Мощность | Непрерывная волна 100W |
| 8 | Внешний вид материала | Алюминиевый сплав, темно-белая трехслойная краска |
