Общие сведения MLTA-FILTER-3A представляет собой специализированный сетевой фильтр военного назначения. В конструкции использованы пассивные компоненты, что обеспечивает высокую надёжность и безопасность при сохранении требуемых параметров вносимого затухания. Фильтр обладает хорошим затухание...

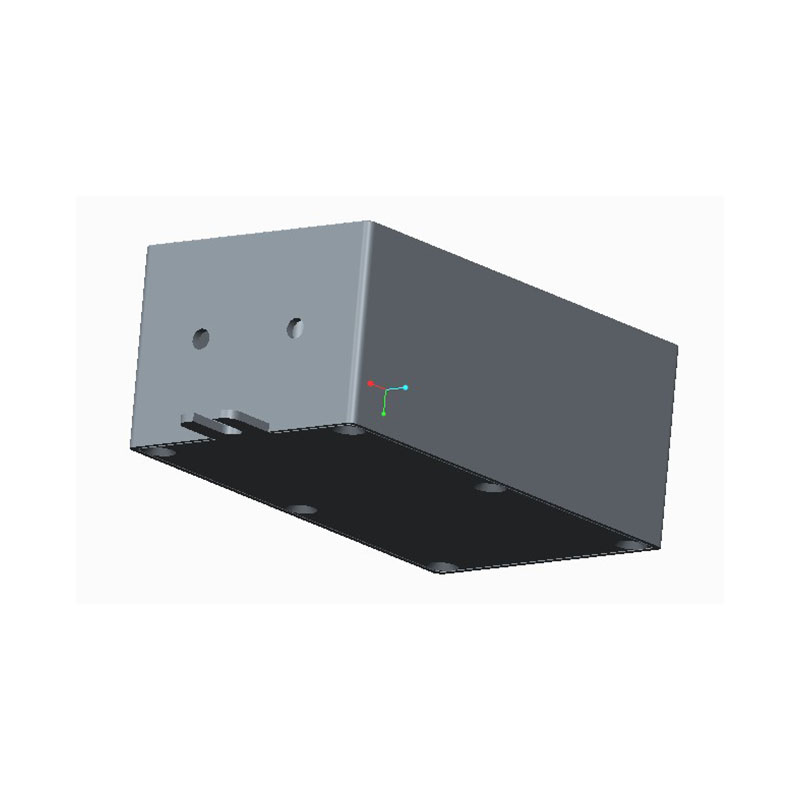

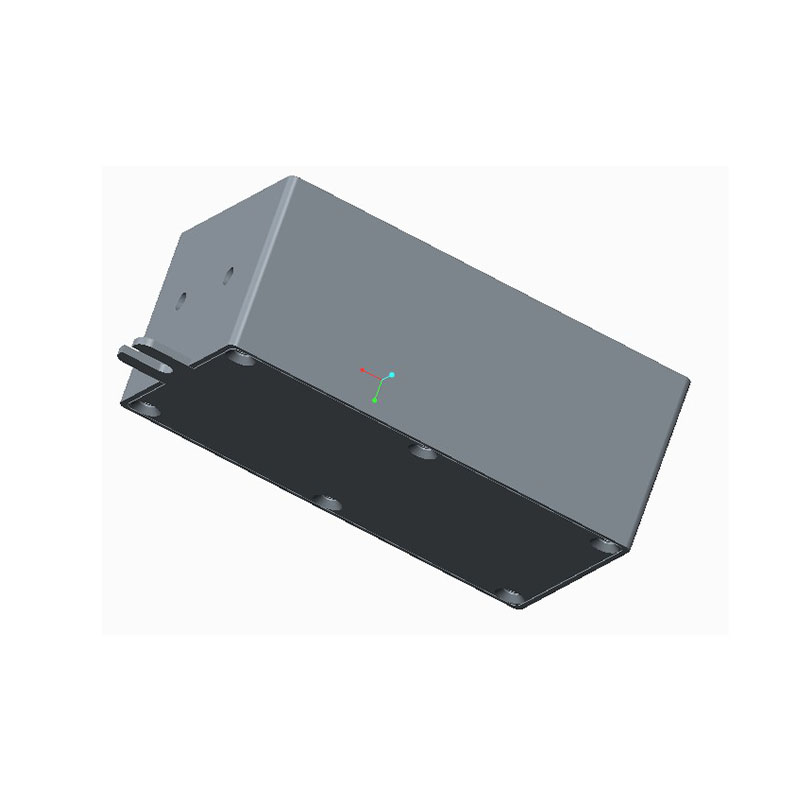

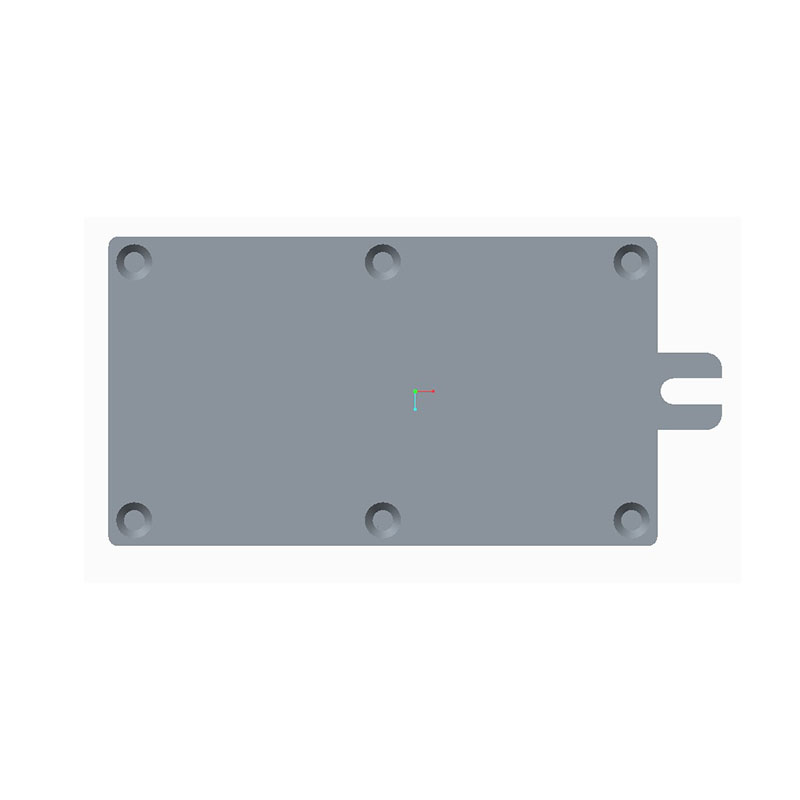

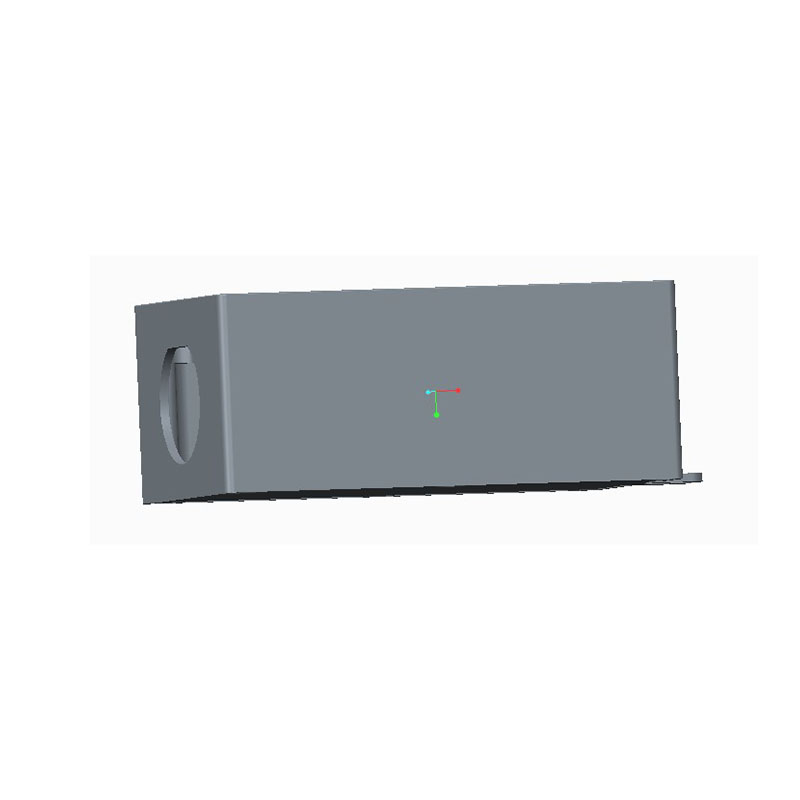

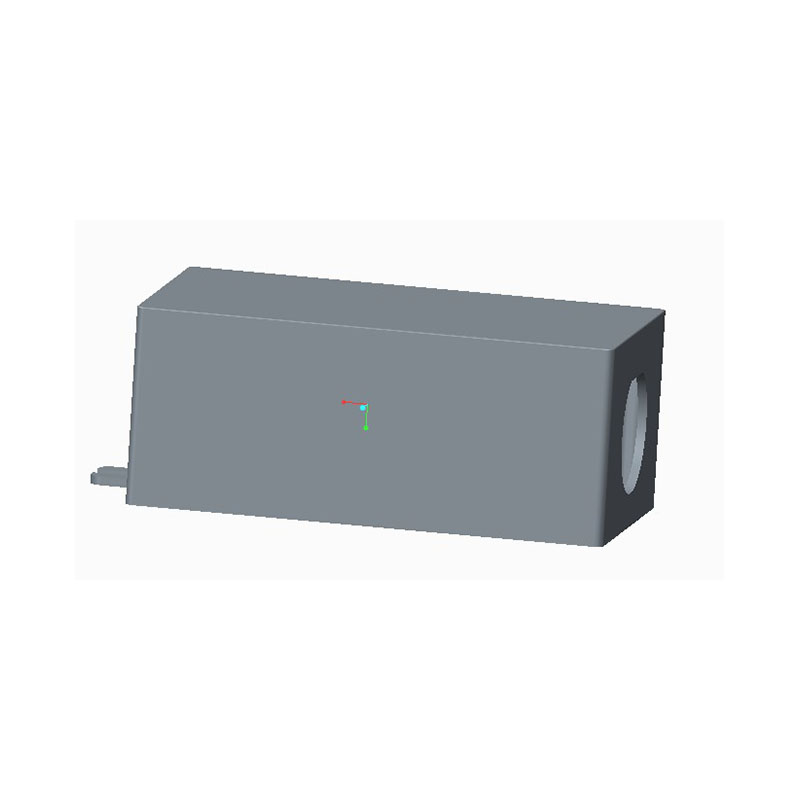

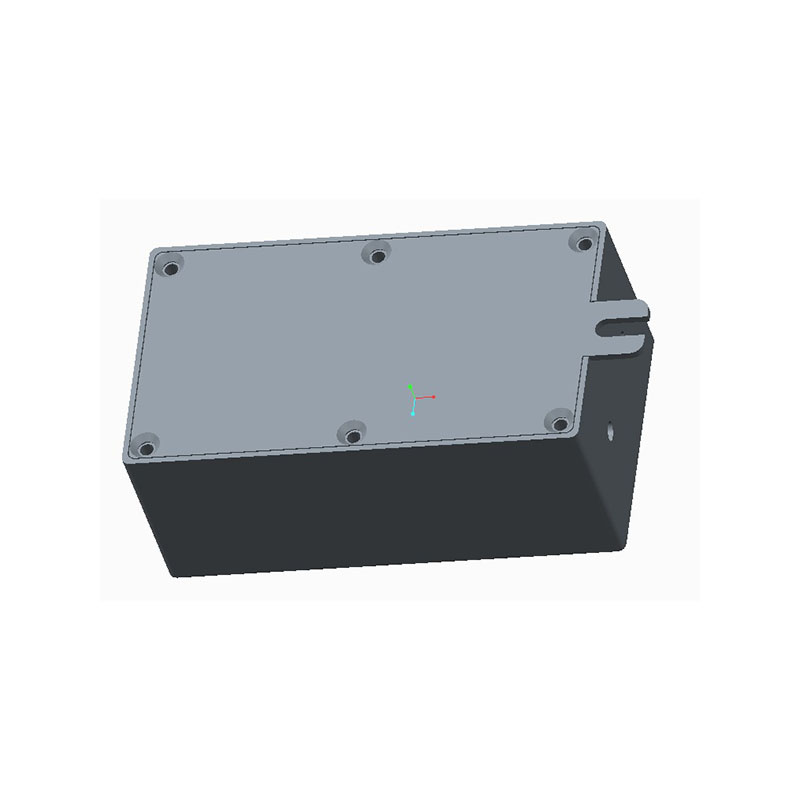

MLTA-FILTER-3A представляет собой специализированный сетевой фильтр военного назначения. В конструкции использованы пассивные компоненты, что обеспечивает высокую надёжность и безопасность при сохранении требуемых параметров вносимого затухания. Фильтр обладает хорошим затуханием как синфазных, так и противофазных помех, имеет малые габариты и удобен для монтажа. Предназначен для применения в различной военной технике для соответствия требованиям стандартов GJB151 и DO160 по кондуктивным и излучаемым помехам в цепях питания.

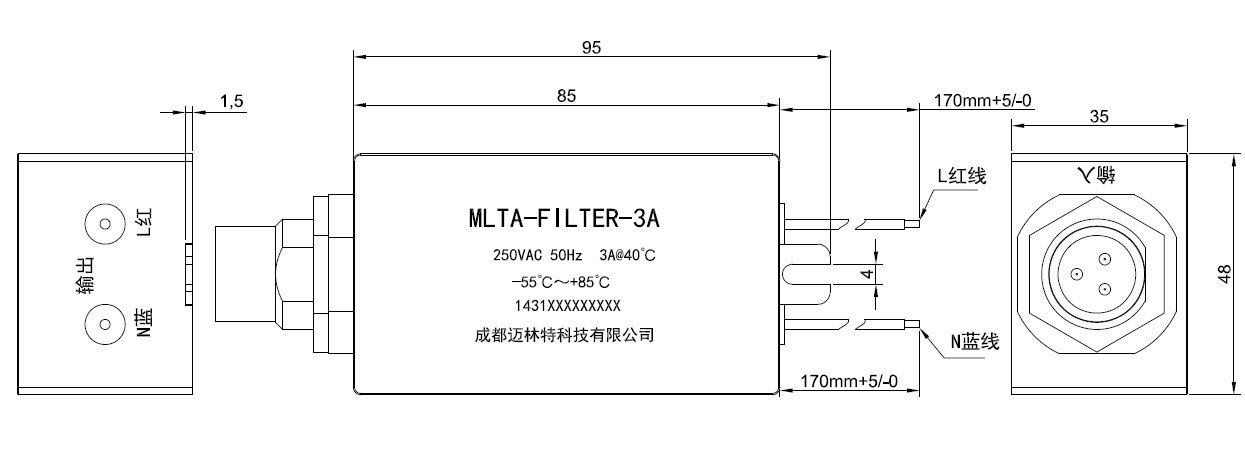

Габаритные размеры изделия
Примечания: Неназначенный допуск: ±1 мм.
Распиновка авиационного разъёма: A - L (фазный провод), B - N (нулевой провод), C - G (заземление).;
Электрические параметры фильтра:
◆Номинальное напряжение: 220 В перем. тока (диапазон: 185 ~ 264 В перем. тока);
◆Номинальный ток: 3 А;
◆Испытательное напряжение (электрическая прочность):
Линия-линия: 1768 В постоянного тока, 10 мА, 5 с.
Линия-корпус: 1500 В перем. тока, 10 мА, 5 с.
(Напряжение повышается от 0 до испытательного со скоростью не более 150 В/с).
Внимание: Повторные испытания высоким напряжением могут повредить фильтр, их следует по возможности избегать.
◆Сопротивление изоляции (мегомметр, 500 В постоянного тока):
Линия-корпус: ≥ 200 МОм (в нормальных атмосферных условиях).
Линия-корпус: ≥ 2 МОм при 500 В постоянного тока (после испытаний на влагостойкость);
◆Ток утечки: < 1.0 мА при 250 В перем. тока, 50 Гц;
◆Рабочая температура: -45°C ~ +85°C;
◆Температура хранения: -55℃~+100℃;
◆Рабочая влажность: 10% ~ 90% отн. влажности
◆Влажность хранения: 5% ~ 95% отн. влажности
◆Повышение температуры: ≤ 40°C (измеряется в соответствии с LL1283 или после установления теплового баланса под номинальным током).
Таблица 1. Вносимое затухание
| Частота (МГц) / (дБ) | 0.01 | 0.05 | 0.1 | 0. 5 | 1 | 5 | 10 |
| Синфазное | 10 | 20 | 30 | 42 | 50 | 48 | 45 |
| Противофазное | -- | 20 | 38 | 52 | 48 | 48 | 45 |
Примечание: Значения вносимого затухания приведены в Таблице 1.
Измерения проведены в системе 50 Ом, без нагрузки, при комнатной температуре.
Распиновка
Таблица 2. Распиновка
| Назначение | Вход круглый разъём YGD24N1203J-12 | Обозначение выхода | Способ вывода |
| Фазный провод | A | L | AF-250-0.8R(600V)≥170mm |
| Нулевой провод | B | N | AF-250-0.8B(600V)≥170mm |
| Заземление | C | G | — |
Принципиальная схема фильтра
