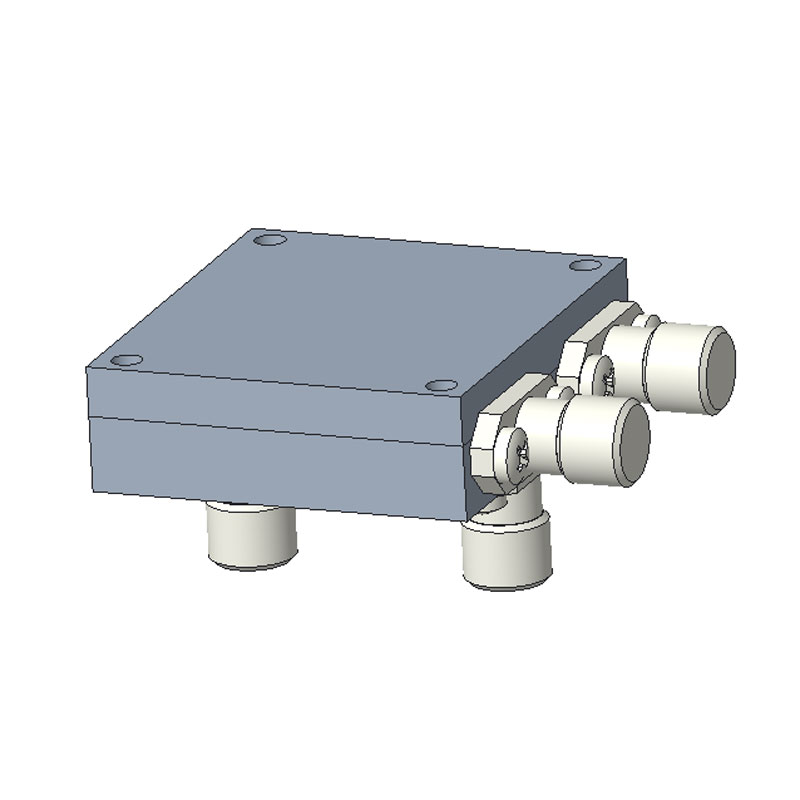

Трехчастотный умножитель-делитель высокочастотных гармоник MDP102030GK-1143
Гармонический частотно-умножающий триплексер используются для обнаружения помех второй и третьей гармоник в системах, которые зачастую сложнее разработать и конструктивно организовать из-за большого разброса частот, особенно на высоких частотах.
Описание
маркер
Описание продукта
Гармонический частотно-умножающий триплексер используются для обнаружения помех второй и третьей гармоник в системах, которые зачастую сложнее разработать и конструктивно организовать из-за большого разброса частот, особенно на высоких частотах.Нам удалось интегрировать изделие в очень маленькое пространство, используя различные варианты входной и выходной связи и магнитной муфты.Четыре порта триплексера расположены в E плоскости и H-плоскости изделия, что позволяет преодолеть трудности, связанные с подключением интерфейсов слишком близко друг к другу.Общие сведения о технологии: Триплексеры удвоения гармонической частоты используются для обнаружения помех второй и третьей гармоник в системах и, как правило, сложнее в разработке и конструктивном исполнении из-за большого частотного диапазона, особенно на высоких частотах.

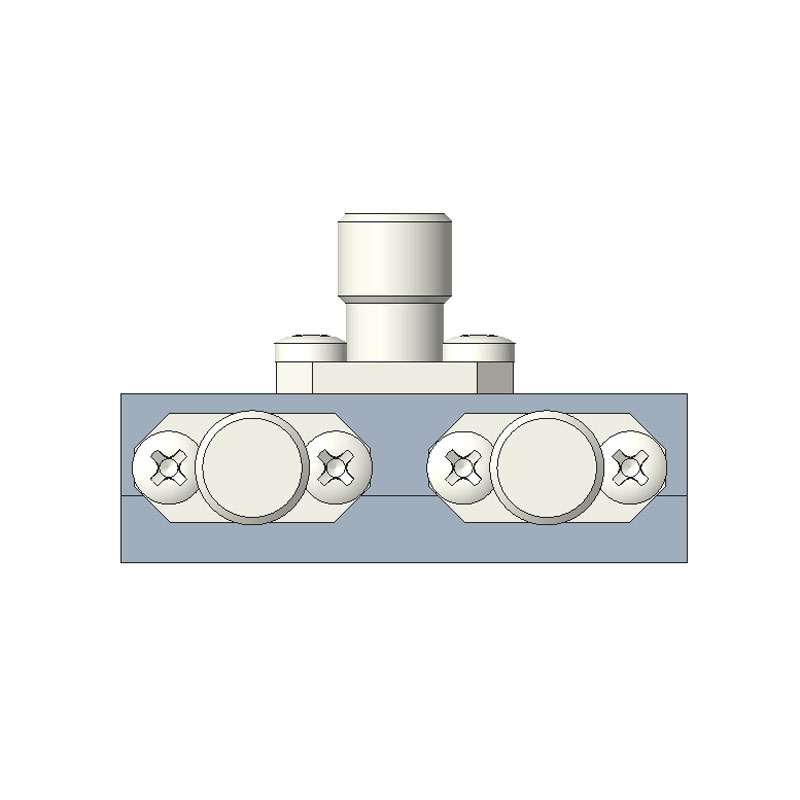

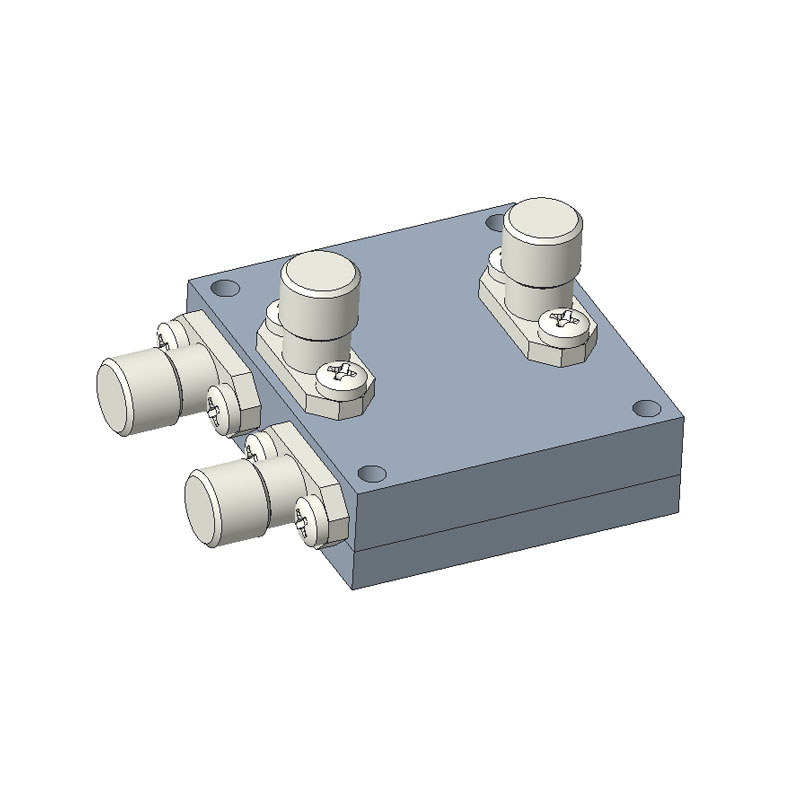

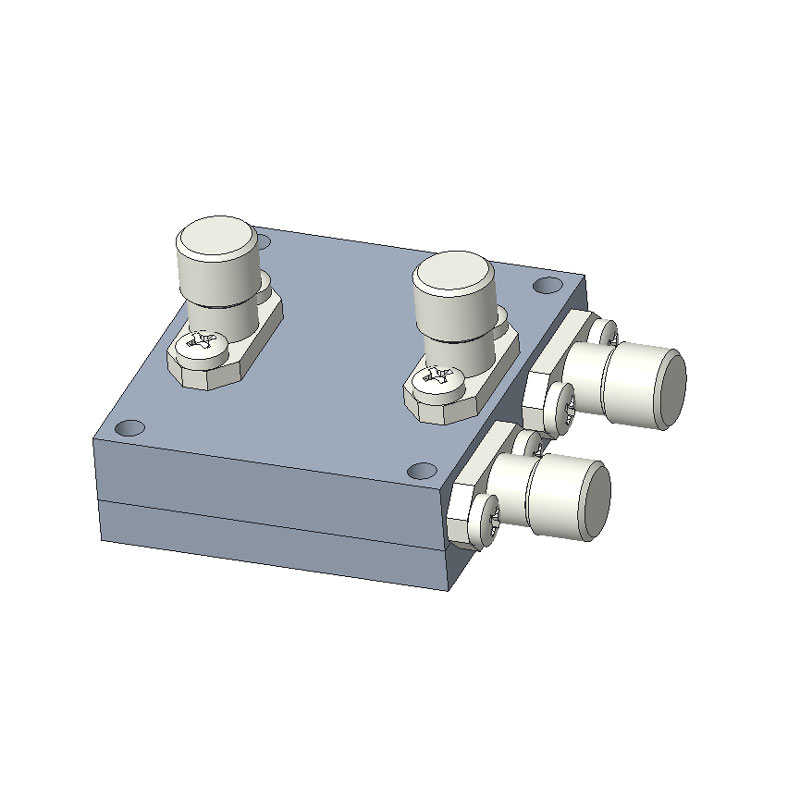

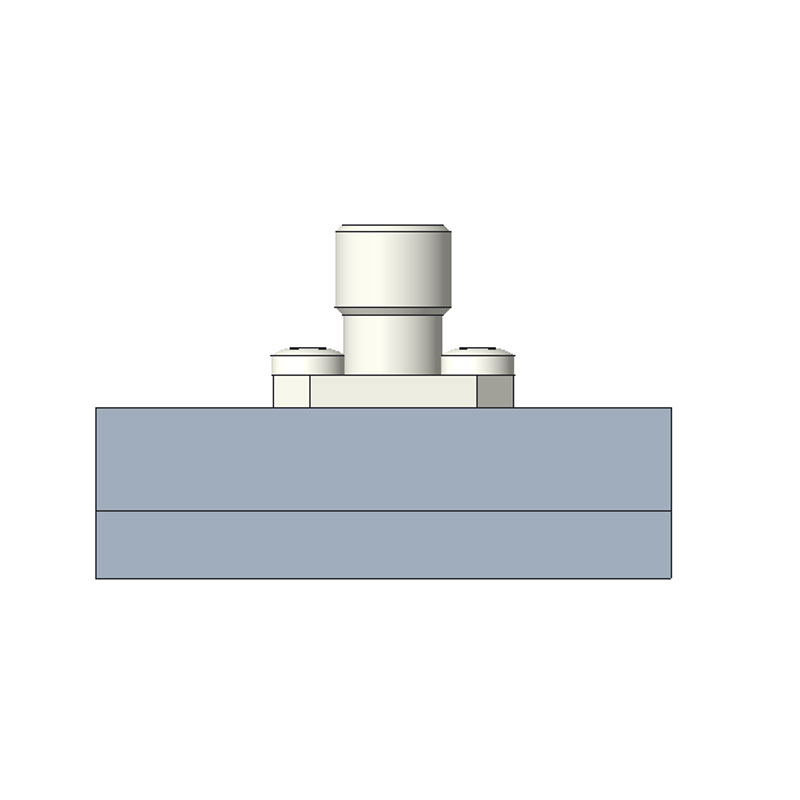

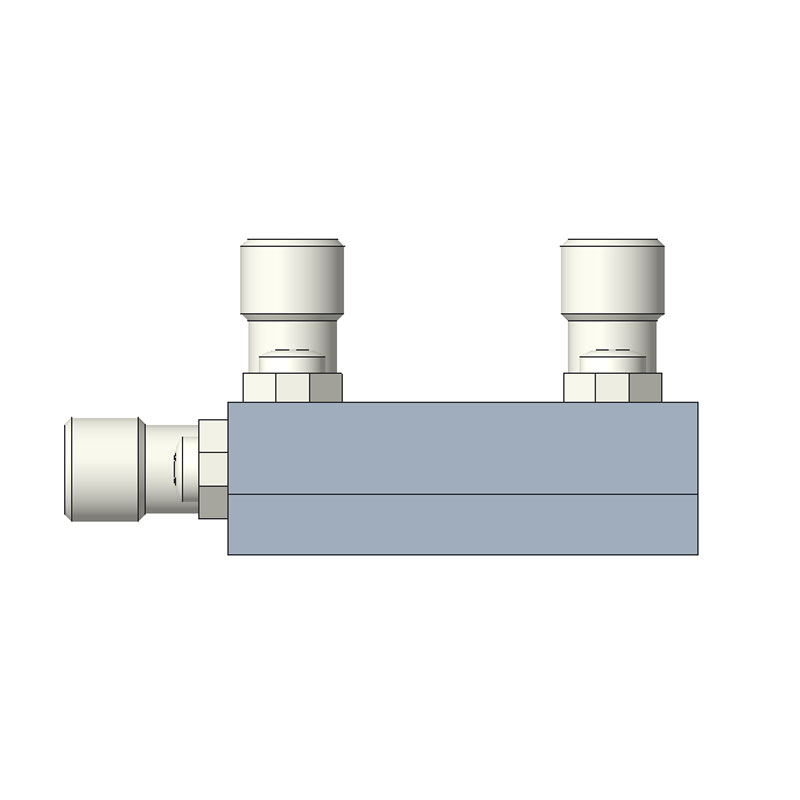

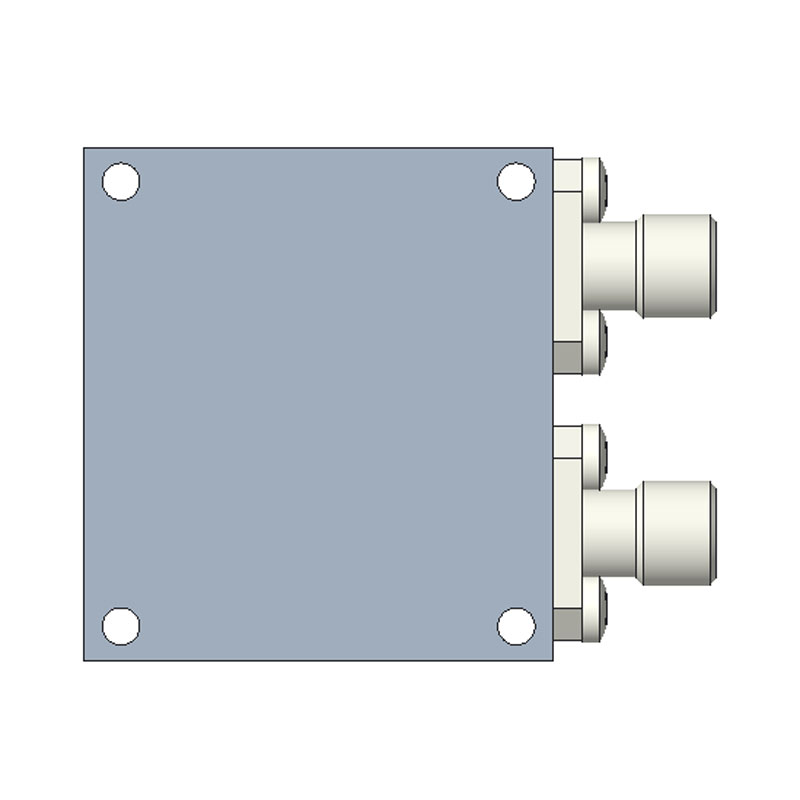

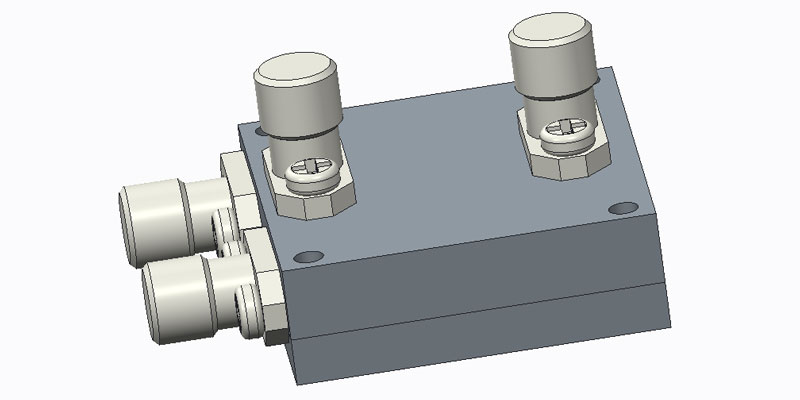

Описание принципа работы: Изделие встраивается в очень малый объем за счет различных вариантов входной и выходной гальванической и магнитной связи.Четыре порта триплексера расположены в E- и H-плоскости изделия, что позволяет преодолеть трудности, связанные с подключением интерфейсов слишком близко друг к другу.
Достоинства: малый размер, простая и стабильная структура, легкость установки.
Полость мультиплексор относится к высокой мощности коммуникационного оборудования, в основном используется в транспортных средств, воздушных и ракетных коммуникаций и других областях, требования объема и веса имеют высокие требования, объем как можно меньше, вес как можно легче. 2. положить порт на передней стороне является использование пространства-электрической связи и, вы можете изолировать сигнал постоянного тока, чтобы избежать сгорел чип и другое оборудование в системе. 3. триплексор три порта ветви размещены на одном конце, вы можете использовать один столбец ряд макет, простая структураЛегко реализовать, удобно для клиентов, чтобы установить и использовать.
Модель: № MDP10/20/30GK-1143

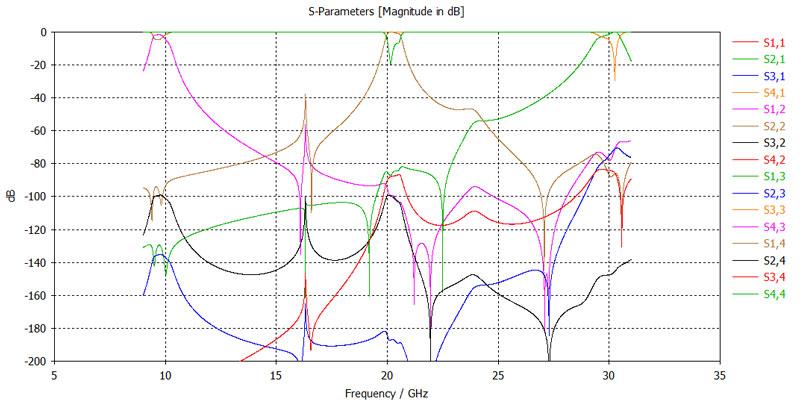

Технические параметры
| Серийный номер | Проект индикатора | Требования к индикатору |
| 1 | Частота полосы пропускания | F1：9.95-10.05GHz
F2：29.85-30.15GHz F3：19.9-20.1GHz |
| 2 | Потери на вставку | ≤1dB |
| 3 | Межканальная изоляция | ≥50dB@F2,F3
≥50dB@F1,F3 ≥50dB@F1,F2 |
| 4 | VSWR | ≤1.2 |
| 5 | Интерфейс | 2.92-K съемный |
| 6 | Рабочая температура | -25℃-55℃ |
| 7 | Температура хранения | -40℃-70℃ |
| 8 | Габаритные размеры | 30.2mm*27.6mm*9mm |
