Цепи питания MDY220S12-3941 AC-DC
Разработанный на заказ импульсный источник питания AC-DC. Данный источник питания может применяться в военной технике, промышленной автоматике, системах связи и других областях. Габаритные размеры и внешний вид (см. рисунок ниже): Примечание： Корпус изготовлен из алюминиевого сплава 6061...
Описание
маркер
Разработанный на заказ импульсный источник питания AC-DC.
Данный источник питания может применяться в военной технике, промышленной автоматике, системах связи и других областях.

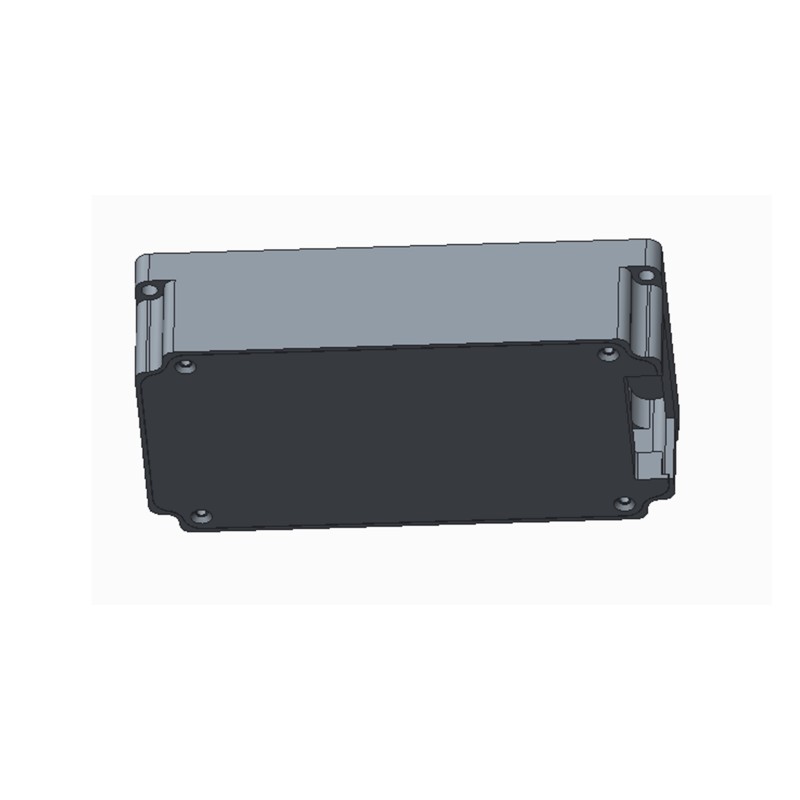

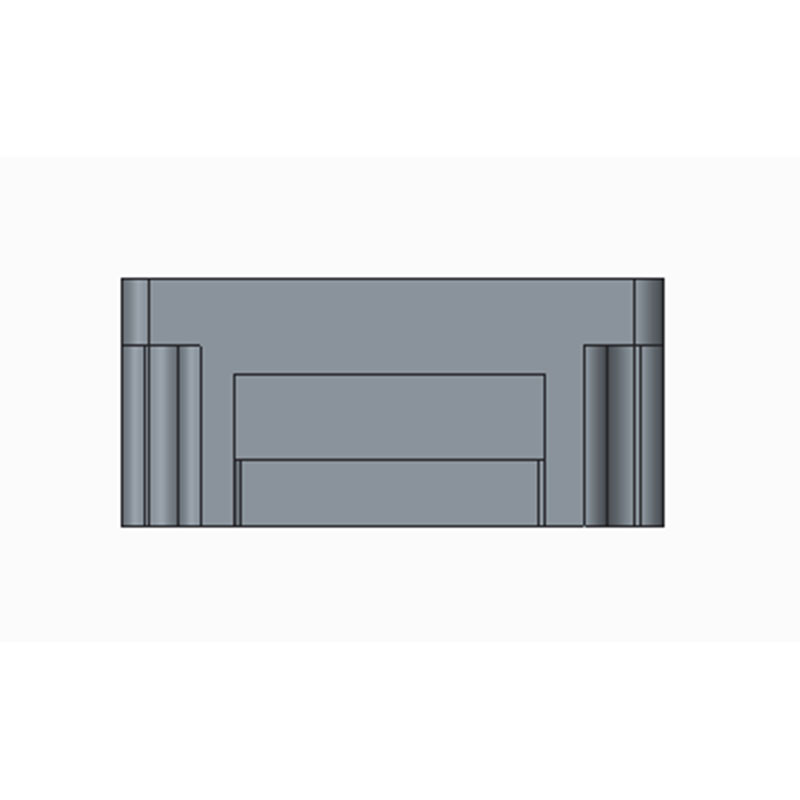

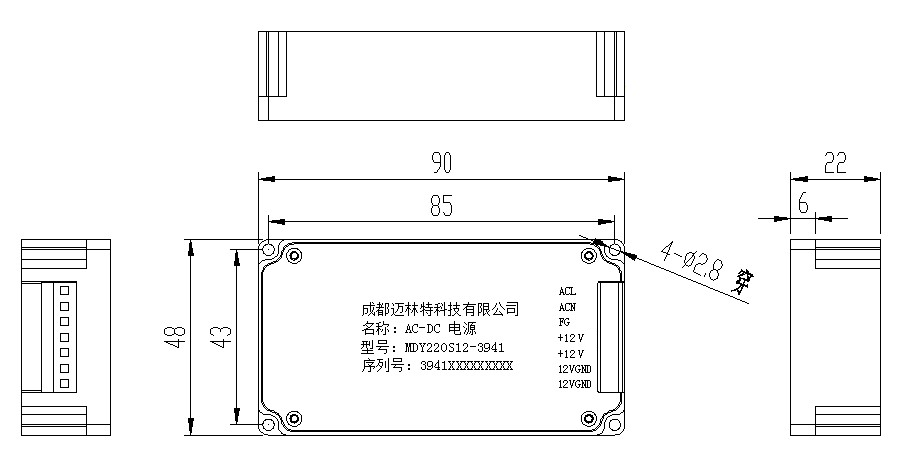

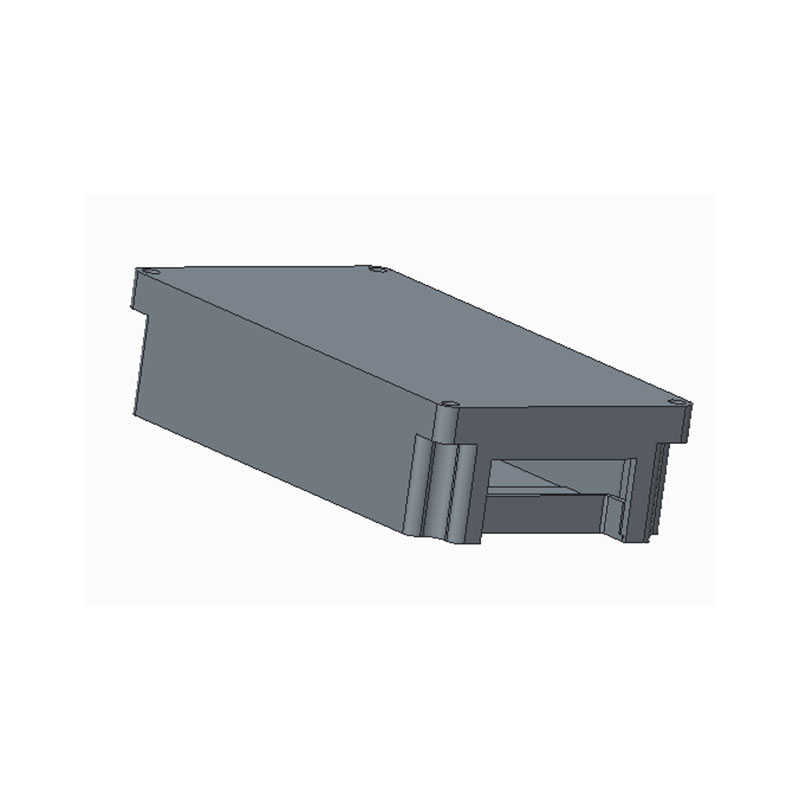

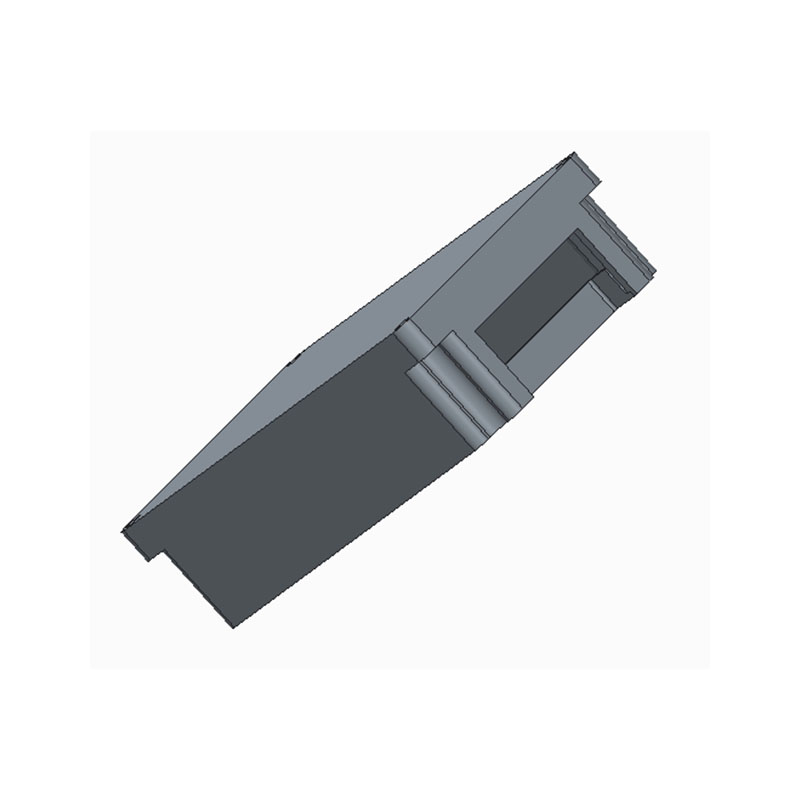

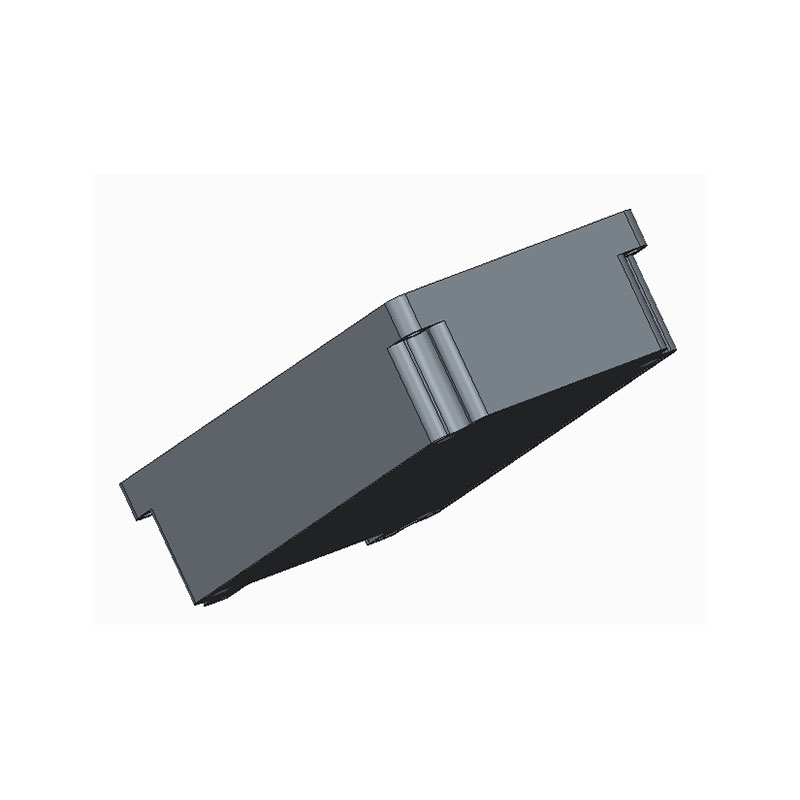

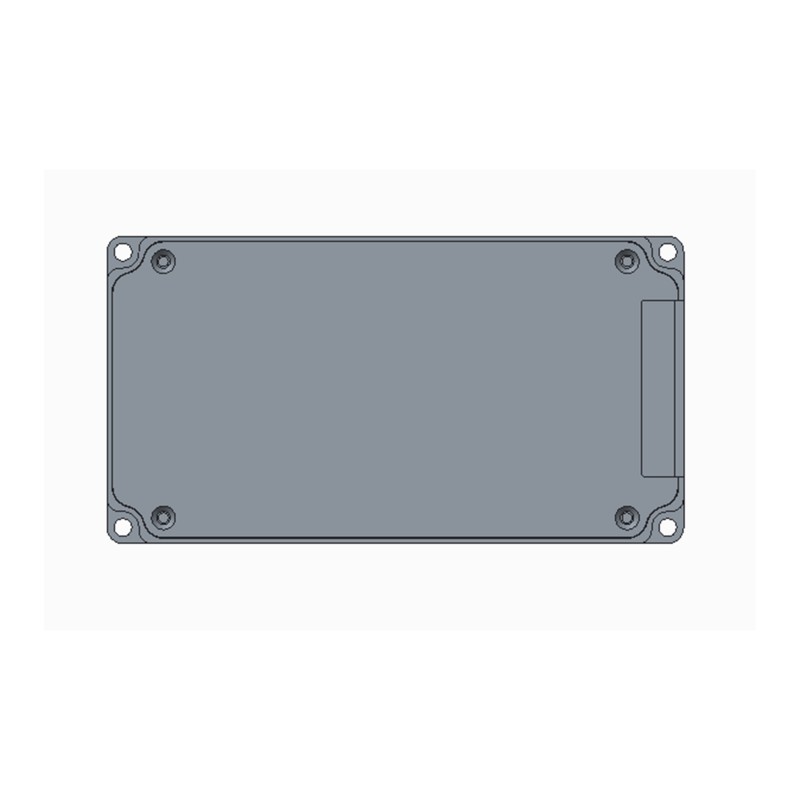

Габаритные размеры и внешний вид (см. рисунок ниже):
Примечание：
Корпус изготовлен из алюминиевого сплава 6061 по цельной конструкции с шлифованной анодированной поверхностью.
Для входных и выходных кабелей рекомендуется использовать экранированный провод (для соответствия требованиям электромагнитной совместимости при испытаниях).
Размеры указаны в мм. Допуск на неуказанные размеры составляет ±0.5 мм.
Основные параметры:
Основные электрические параметры источника питания
| Параметр | Характеристика | Примечания | |
| Входные характеристики | Номинальное входное напряжение | 220VAC(176VAC～264VAC) | При номинальной нагрузке |
| VO1 | Выходное напряжение | 12VDC(11.8VDC～12.2VDC) | При номинальной нагрузке |
| Выходной ток | 1.5A | — | |
| Стабильность по входному напряжению | ≤1% | Ta=25±5℃ нагрузка 100% | |
| Стабилизация по нагрузке | ≤1% | Ta=25±5℃ 10%~90% нагрузка | |
| Выходной пульсации и шум | ≤100мВ | Ном. вход, Ta=25±5℃, полоса 20 МГц, измерение на выходных клеммах с конденсаторами 47 мкФ (тантал) + 1 мкФ (керамика). | |
| Защита от перенапряжения на выходе | Есть | Конструктивная гарантия, несамовосстанавливающаяся. | |
| Защита от перегрузки по току | Есть | Импульсный режим , конструктивная гарантия. | |
| Защита от короткого замыкания | Есть | Самовосстанавливающаяся, конструктивная гарантия. | |
| Тепловая защита | 85℃～90℃ | Температура основания модуля. | |
| Коэффициент полезного действия | ≥80% | Номинальные вход и нагрузка. | |
| Безопасность | Испытательное изоляционное напряжение | Вход-Выход: 1000 В перем. тока, 5 с, ток утечки ≤10 мА
Вход-Корпус: 1000 В перем. тока, 5 с, ток утечки ≤10 мА Выход-Корпус: 250 В пост. тока, 5 с, ток утечки ≤5 мА |
— |
| Сопротивление изоляции (мегомметр 500 В пост. тока) | Вход-Выход: ≥20 МОм
Вход-Корпус: ≥20 МОм Выход-Корпус: ≥20 МОм |
— | |
| ЭМС | Кондуктивные помехи (излучение) | CE101、CE102 | Соответствие требованиям ЭМС подтверждается при испытаниях в составе аппаратуры. |
| Кондуктивная помехоустойчивость | CS101、CS106、CS114、CS115、CS116 | ||
| Радиопомехи (излучение) | RE101、RE102 | ||
| Радиопомехоустойчивость | RS101、RS103 | ||
| Рабочая среда | Рабочая температура | -30℃～+60℃ | — |
| Температура хранения | -40℃～+80℃ | — | |
Примечание : Все измерения проведены при комнатной температуре +25℃ и номинальных рабочих условиях.
Приемка и поставка:
Продукция допускается к сдаче-приемке только при полном соответствии техническим требованиям настоящего соглашения. После подтверждения соответствия при приемке на предприятии, наша компания поставляет вместе с изделием следующую документацию:
Паспорт изделия ;
Протокол испытаний изделия；
