Габаритные и установочные размеры изделия. См. рисунок ниже: Примечания: Материал корпуса блока питания – алюминиевый сплав 6063, цельнолитая конструкция, поверхность с цветным анодно-оксидным токопроводящим покрытием. Для входного кабеля рекомендуется использовать экранированный про...

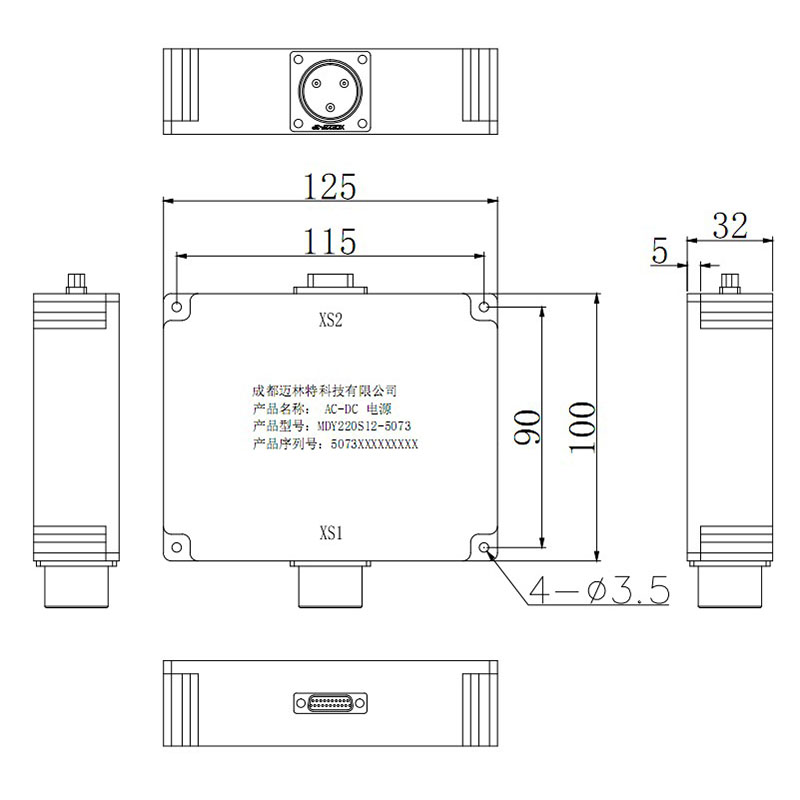

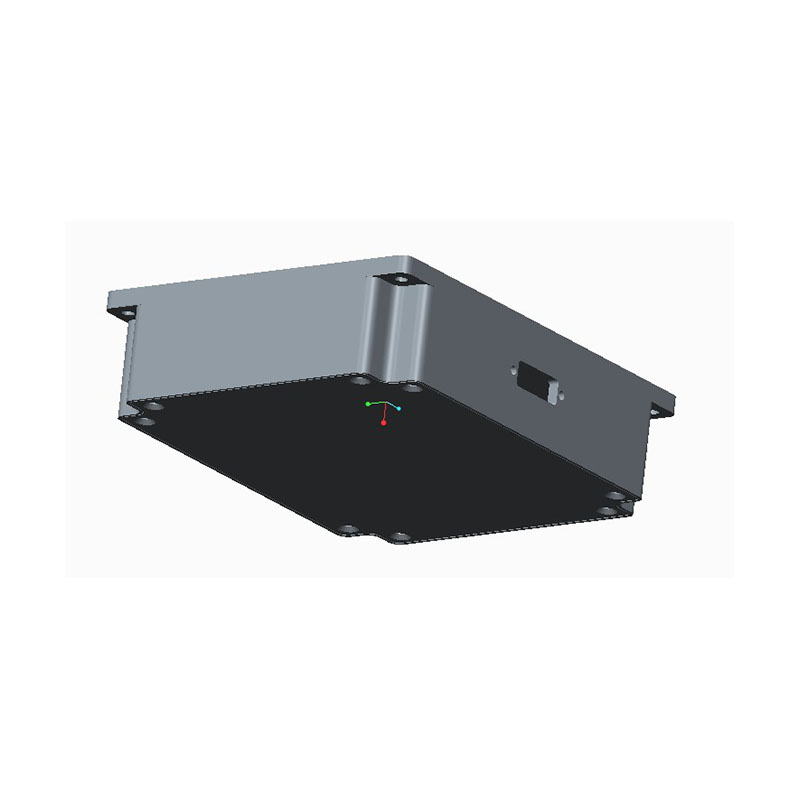

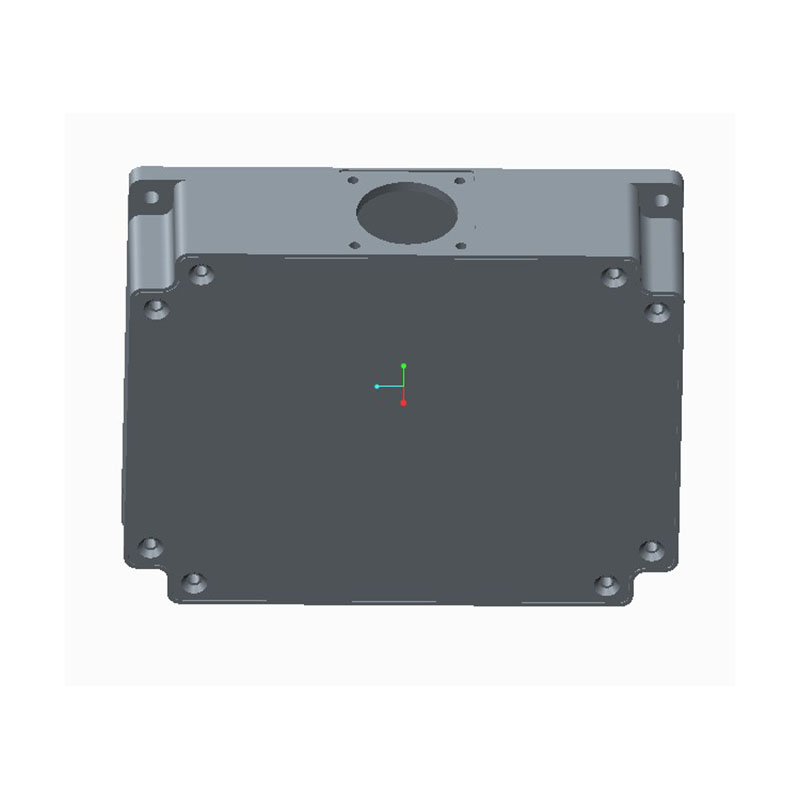

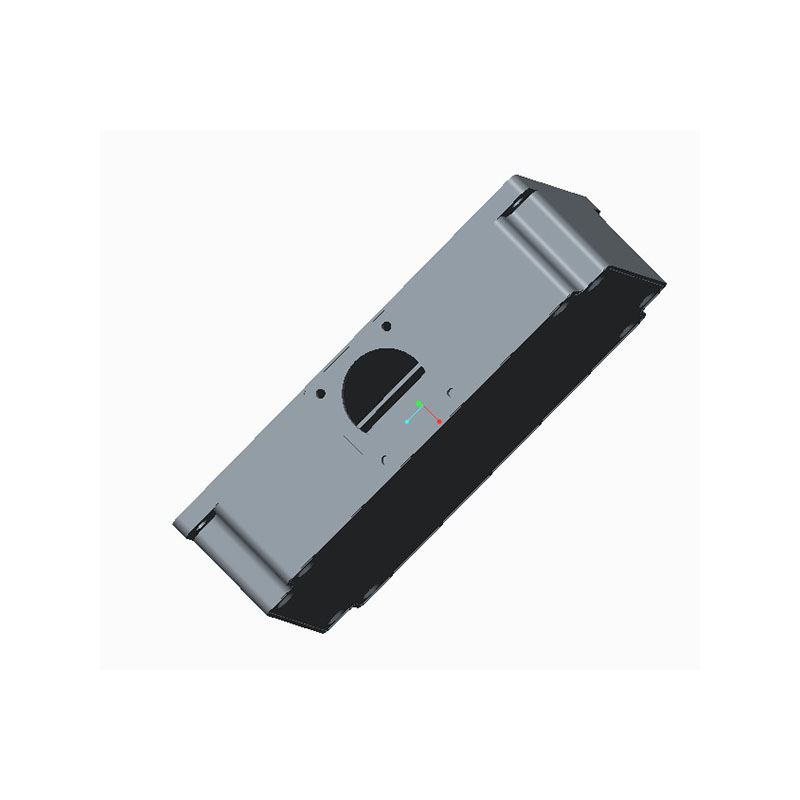

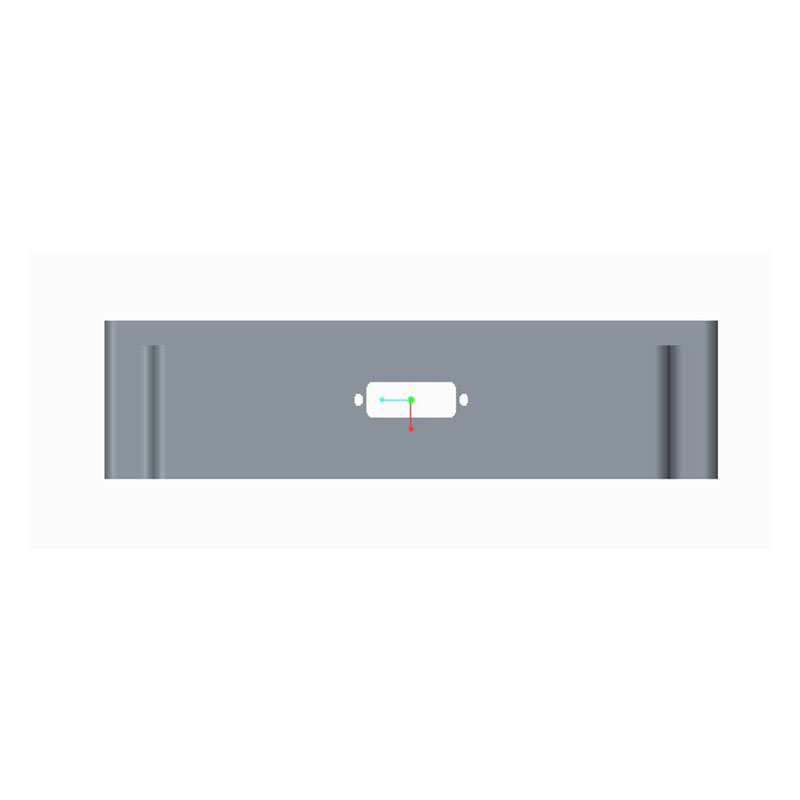

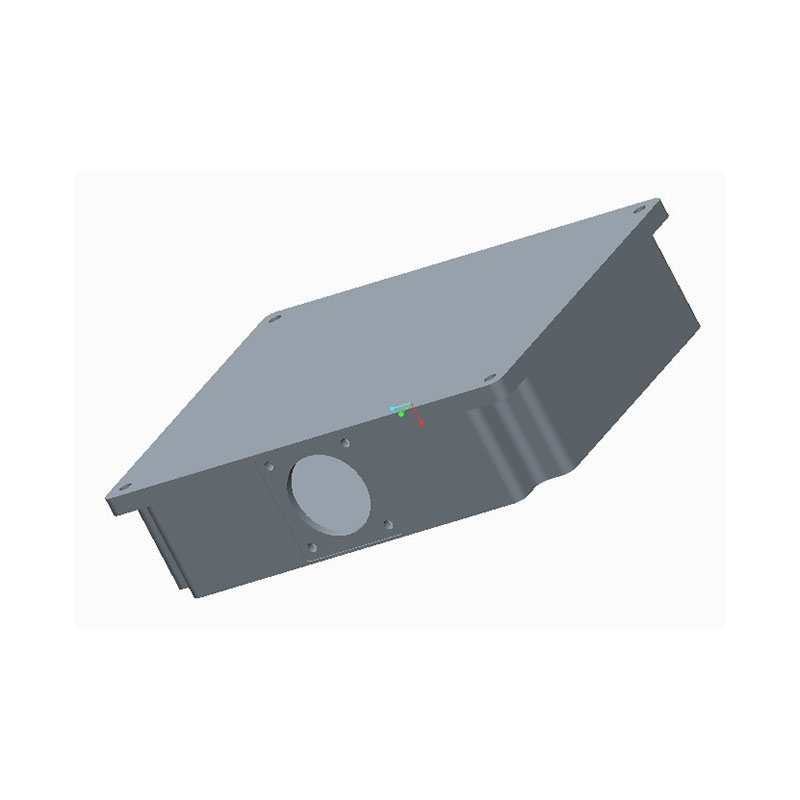

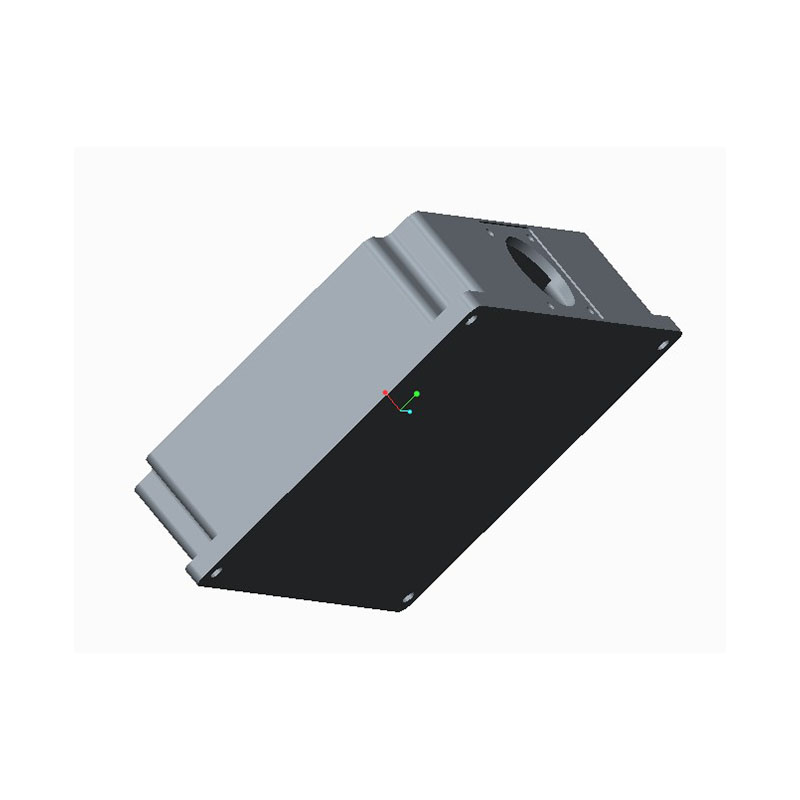

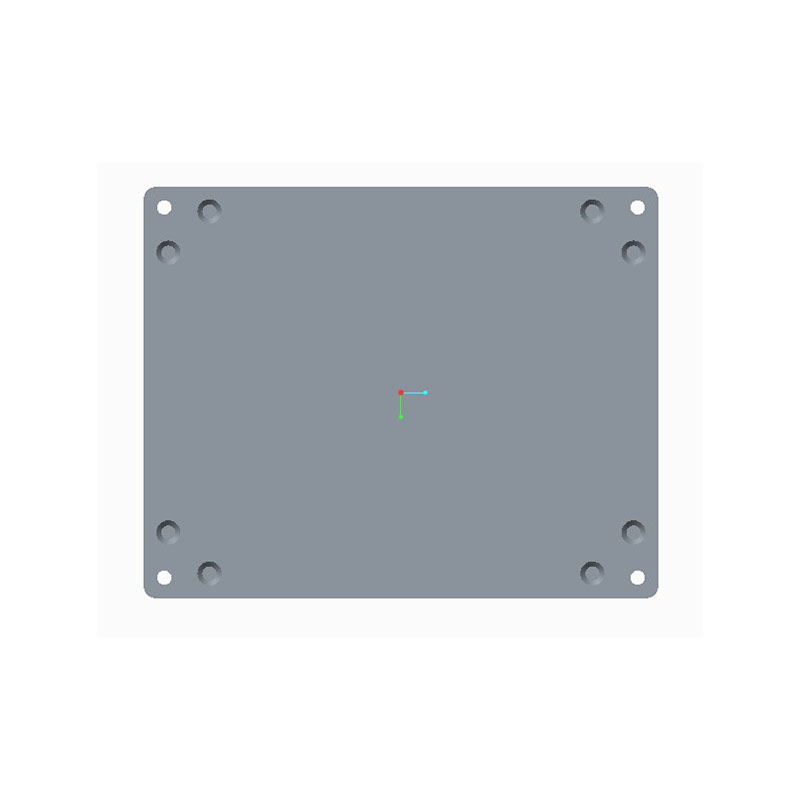

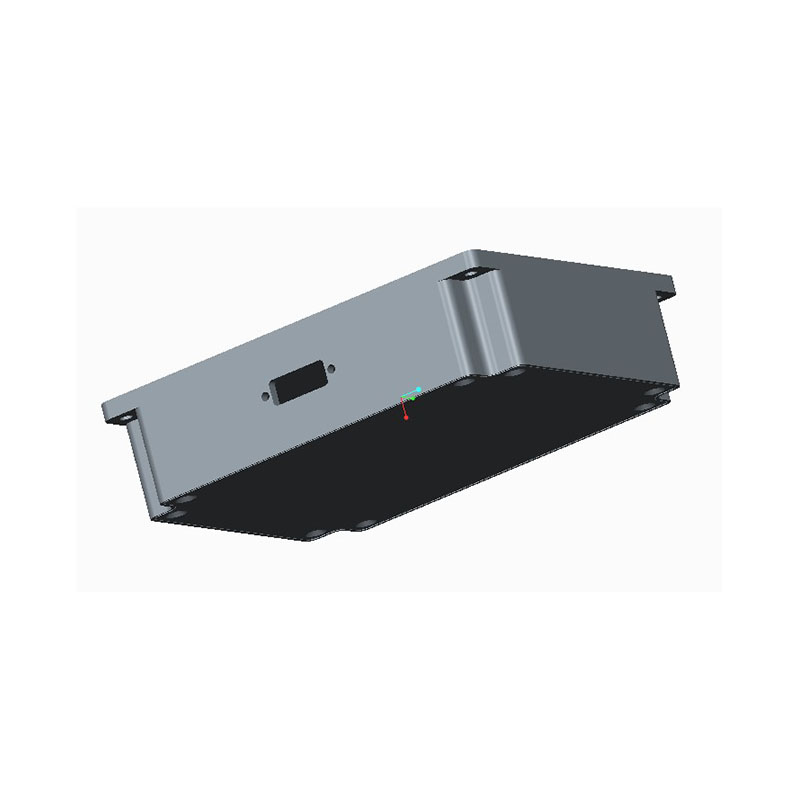

Габаритные и установочные размеры изделия. См. рисунок ниже:
Примечания:
Материал корпуса блока питания — алюминиевый сплав 6063, цельнолитая конструкция, поверхность с цветным анодно-оксидным токопроводящим покрытием.
Для входного кабеля рекомендуется использовать экранированный провод (для обеспечения требований по электромагнитной совместимости).
Единица измерения — мм. Неназначенный допуск составляет ±0.5 мм.
Модели и распиновка соединителей:
Таблица 1. Модели соединителей
| Расположение соединителя | Модель соединителя |
| XS1 | XCD22F3Z1D40 |
| XS2 | J30J-21ZKP |
Модель входного разъема питания:XCD22F3Z1D40
Таблица 2. Распиновка входного соединителя
| Номер контакта | Обозначение вывода | Назначение | Примечание | |
| XS1 | 1 | ACL | Фазный провод | |
| 2 | ACN | Нейтральный провод | ||
| 3 | PE | Заземление корпуса | ||
Модель выходного разъема питания:J30J-21ZKP
Таблица 3. Распиновка выходного соединителя
| Номера контактов | Обозначение вывода | Назначение | Примечание | |
| XS2 | 1-10 | DC12V+ | Плюсовой вывод постоянного тока | |
| 11-21 | DC12V- | Общий вывод (земля) постоянного тока | ||
Основные параметры
Таблица 4. Основные электрические параметры блока питания
| Параметр | Характеристика | Примечание | |
| Входные характеристики | Номинальное входное напряжение | 220VAC(187VAC~253VAC) | При номинальной нагрузке |
| Частота | 50 Гц (диапазон: 45~55 Гц) | — | |
| VO1 | Выходное напряжение | 12VDC(11.64VDC~12.36VDC) | При номинальной нагрузке |
| Выходная мощность | 150 Вт | — | |
| Выходной ток | 12.5A | — | |
| Стабильность по напряжению | ≤±1% | Ta=25±5℃ нагрузка 100% | |
| Стабильность по нагрузке | ≤±2% | Ta=25±5℃ изменение нагрузки от 10% до 90% | |
| Пульсации и шум | ≤±1%Vo | Номинальный вход, Ta=25±5°C, полоса 20 МГц, измерение на выходных клеммах с конденсатором 47 мкФ (тантал) и 1 мкФ (керамика). | |
| Защита от перенапряжения на выходе | Присутствует | Обеспечена конструкцией, несамовосстанавливающаяся | |
| Защита от перегрузки по току на выходе | Присутствует | Режим прерывистой работы с автоперезапуском Обеспечена схемой. | |
| Защита от короткого замыкания | Присутствует | Самовосстанавливающаяся, обеспечена конструкцией | |
| Тепловая защита | 100℃~115℃ | Температура основания внутреннего модуля | |
| Коэффициент полезного действия | ≥83% | Номинальный вход, номинальная нагрузка | |
| Безопасность | Электрическая прочность изоляции | Вход-выход: 1500 В перем. тока, 60 с, ток утечки ≤10 мА
Вход-корпус: 1500 В перем. тока, 60 с, ток утечки ≤10 мА Выход-корпус: 500 В постоянного тока, 60 с, ток утечки ≤10 мА |
— |
| Сопротивление изоляции (проверка мегомметром на 500 В постоянного тока) | Вход-выход: ≥ 100 МОм
Вход-корпус: ≥ 100 МОм Выход-корпус: ≥ 100 МОм |
— | |
| Условия эксплуатации | Рабочая температура | -40℃~+70℃ | — |
| Температура хранения | -55℃~+85℃ | — | |
| Габариты | Размеры модуля | 125 мм × 100 мм × 32 мм | |
Примечание: Все параметры измерены при комнатной температуре 25°C и номинальных условиях работы.
Приемка и поставка:
Продукция может быть предъявлена к приемке только при условии соответствия ее технических характеристик требованиям настоящего протокола. После подтверждения соответствия в ходе приемки на предприятии, наша компания при поставке продукции предоставляет следующие документы:
Паспорт изделия;
Протокол испытаний продукции;
