Цепи питания MDY220S28-5081 AC-DC

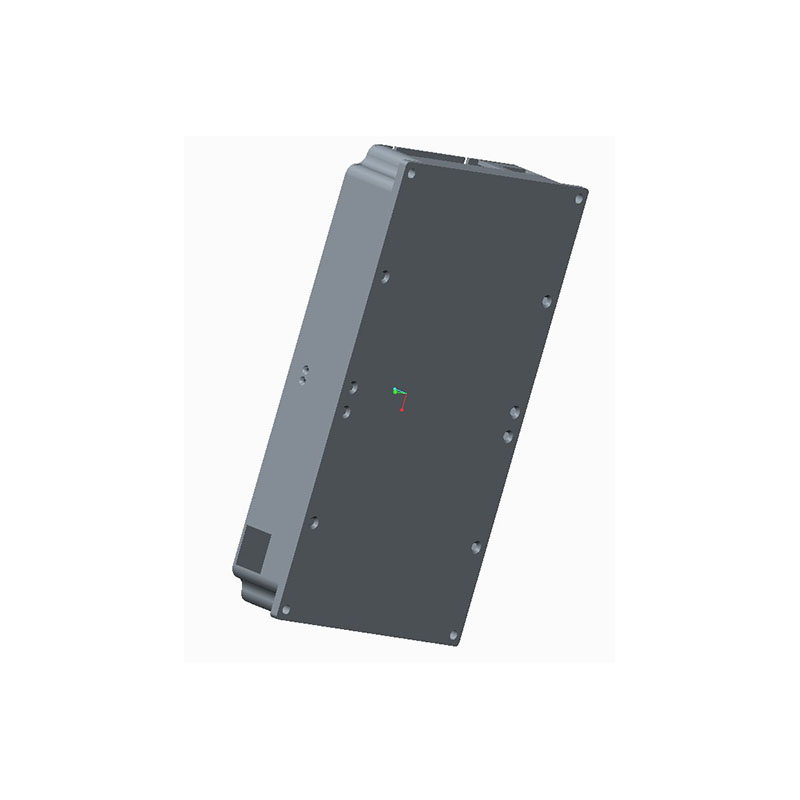

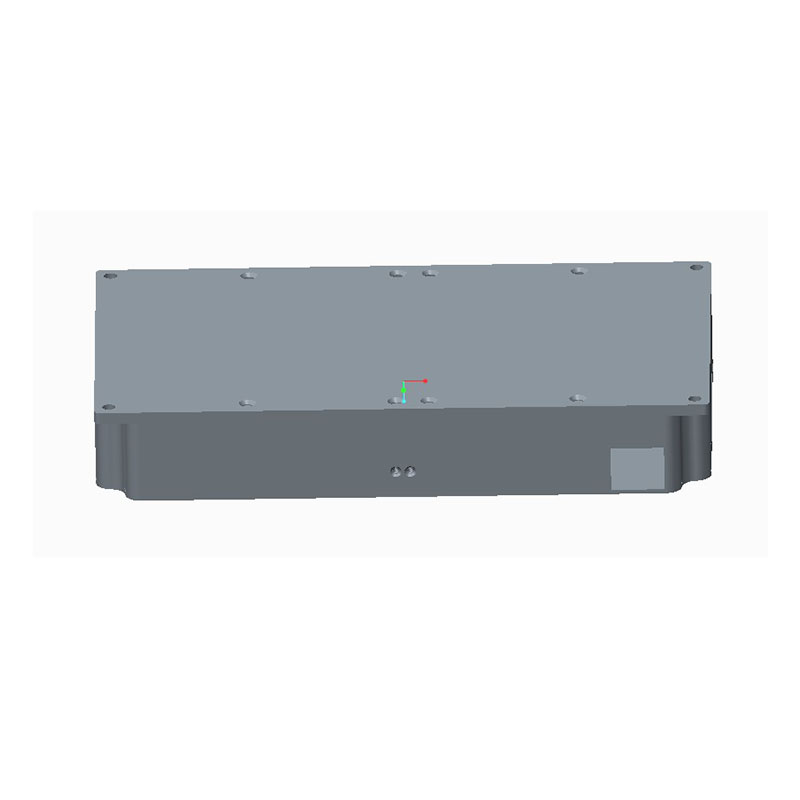

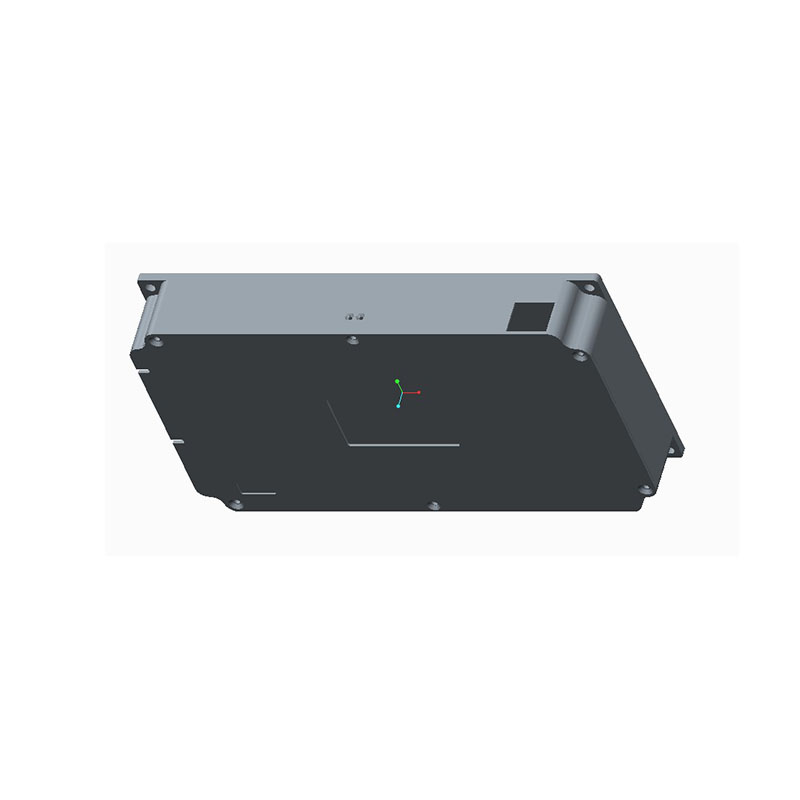

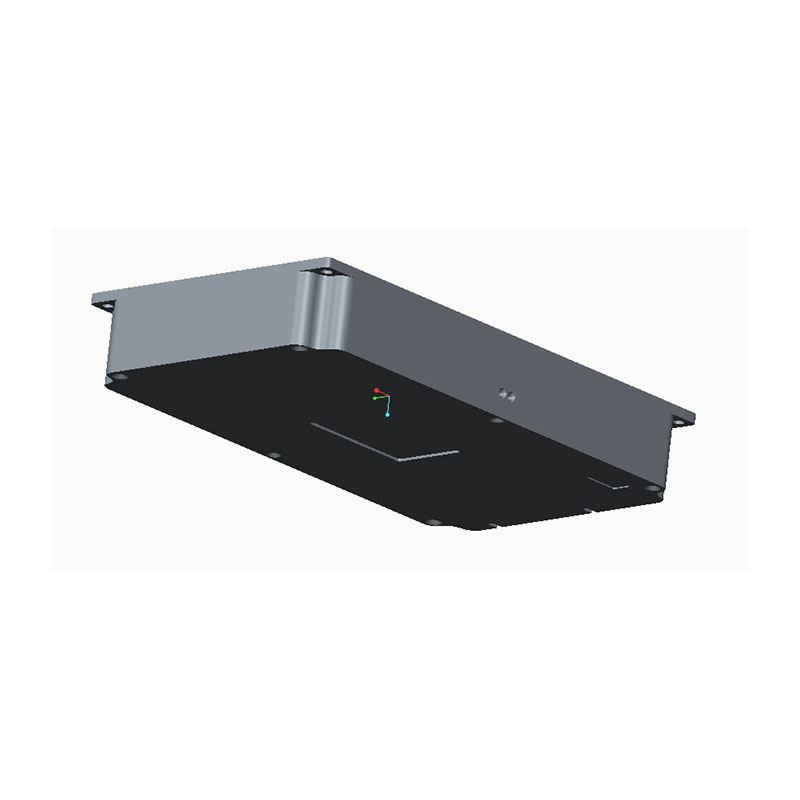

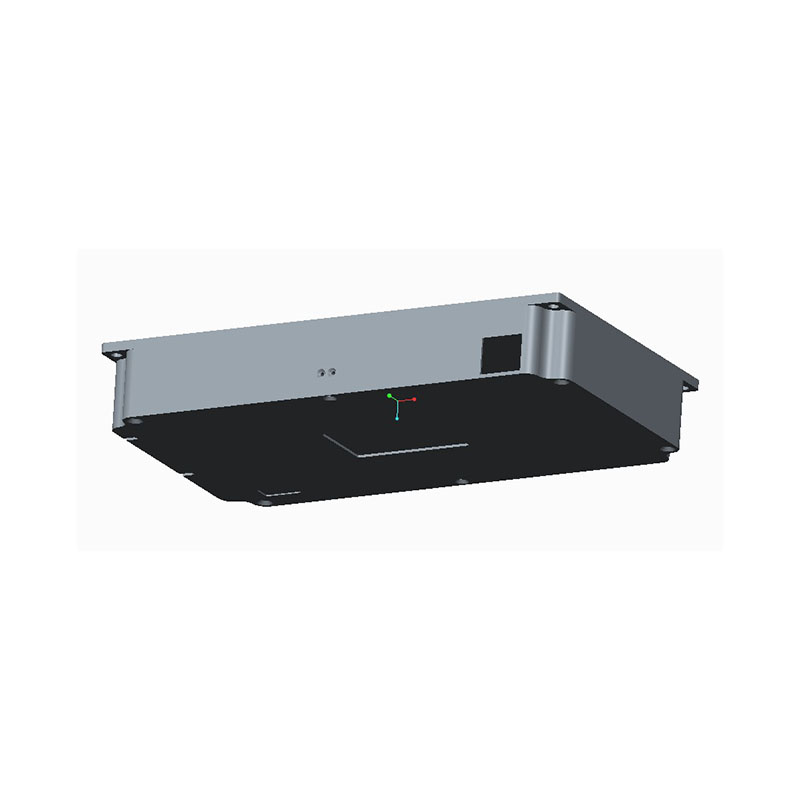

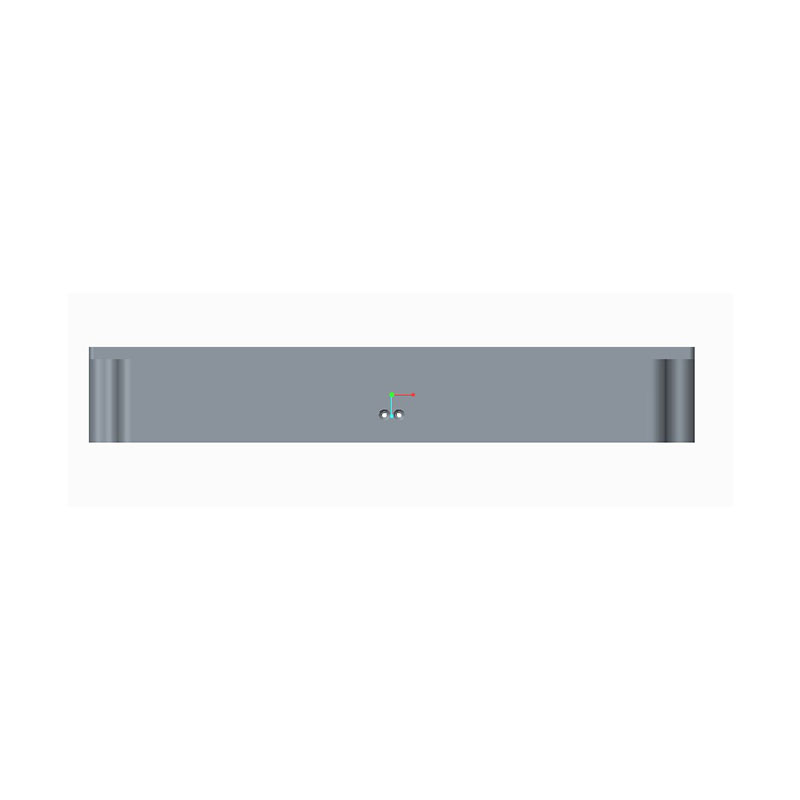

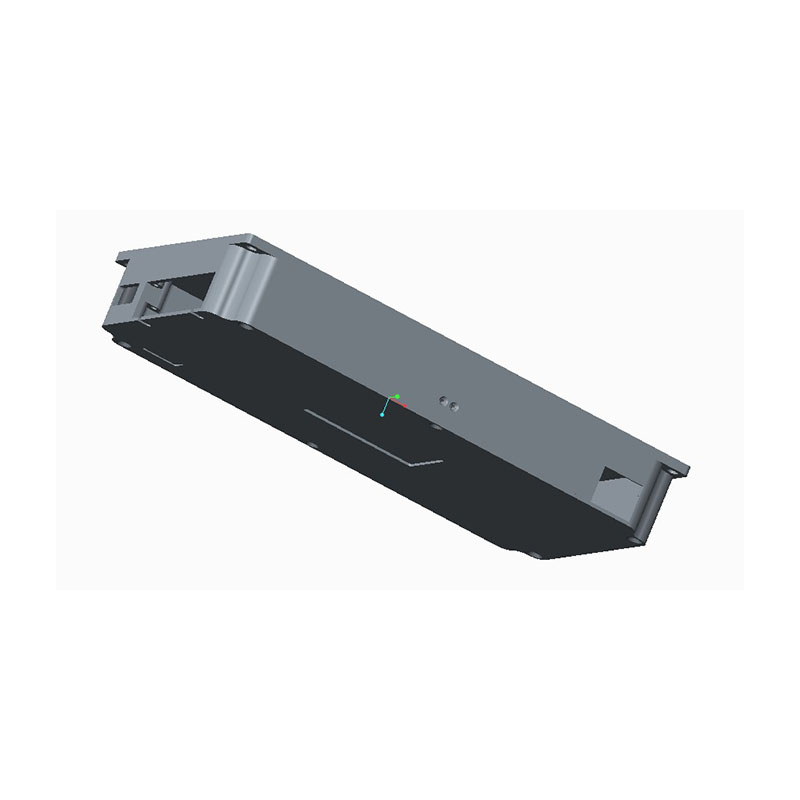

Габаритные и установочные размеры изделия показаны на Рисунке 1.： Рисунок 1. Габаритные и установочные размеры изделия Примечания: Материал корпуса блока питания – алюминиевый сплав 6063, цельнолитая конструкция, поверхность после пескоструйной обработки с радужным анодно-оксидн...
Описание
маркер

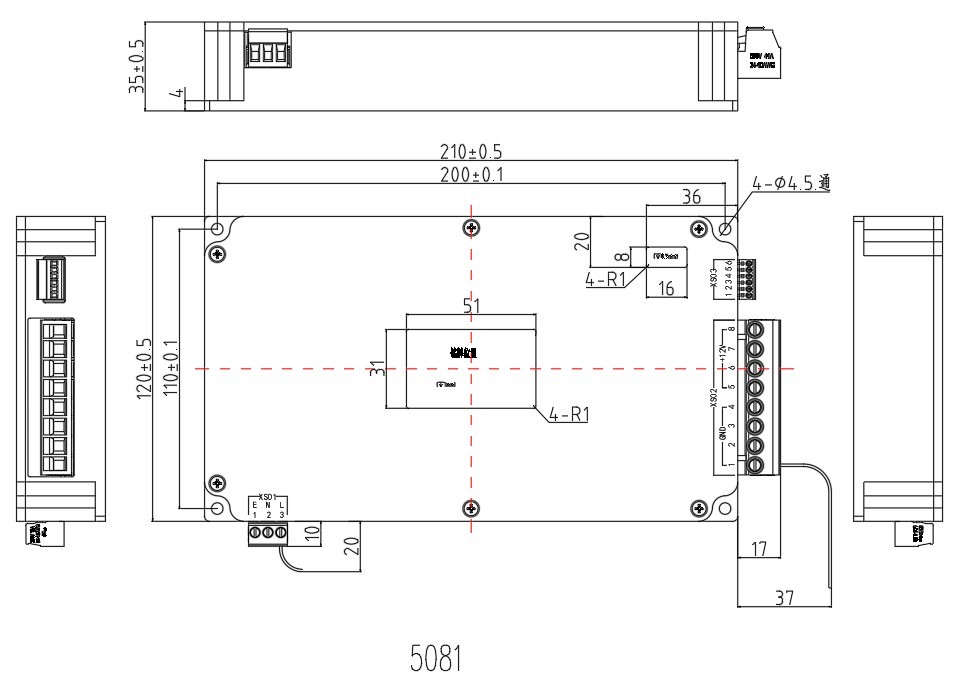

Габаритные и установочные размеры изделия показаны на Рисунке 1.：
Примечания:
Материал корпуса блока питания – алюминиевый сплав 6063, цельнолитая конструкция, поверхность после пескоструйной обработки с радужным анодно-оксидным токопроводящим покрытием.
Для входного кабеля рекомендуется использовать экранированный провод (для обеспечения требований электромагнитной совместимости).
Требования к маркировке: черная трафаретная печать, шрифт Arial Black (жирный), высота знаков 2.5 мм, коэффициент ширины к высоте 1. Единица измерения – мм. Неназначенный допуск составляет ±0.5 мм.
Модели и распиновка разъемов
Таблица 1. Модели разъемов
| Расположение разъема | Модель разъема | Модель ответного разъема |
| XS01 | LZ1R-5.08-3P | LC1-5.08-3P |
| XS02 | LZ1RH-7.62-8P | LC1H-7.62-8P |
| XS03 | LZ1R-2.5-6P | LC1-2.5-6P |
Модель входного разъема питания：LZ1R-5.08-3P
Таблица 2. Распиновка входного разъема
| Разъем | Обозначение вывода | Назначение | Примечания | |
| XS01 | 3 | L | Фазный провод | |
| 2 | N | Нулевой провод | ||
| 1 | E | Защитное заземление корпуса | ||
Модель выходного разъема питания：LZ1RH-7.62-8P
Таблица 3. Распиновка выходного разъема
| Разъем | Обозначение вывода | Назначение | Примечания | |
| XS02 | 5、6、7、8 | +12V | Положительный выход постоянного тока | |
| 1、2、3、4 | GND | Отрицательный выход/общий провод постоянного тока | ||
Модель разъема состояния питания：LZ1R-2.5-6P
Таблица 3. Распиновка разъема состояния питания
| Разъем | Обозначение вывода | Назначение | Примечания | |
| XS03 | 1 | EN+ | Разрешение работы усилителя | Замкнуто на GND – ВКЛ, разомкнуто – ВЫКЛ. По умолчанию – ВКЛ. |
| 2 | EN- | |||
| 3 | E | Состояние питания усилителя, выход через оптопару: Замкнут на C — норма, разомкнут — авария | ||
| 4 | C | |||
| 5 | VCC | Вспомогательный выход питания | Резерв | |
| 6 | GND | |||
Основные параметры
Таблица 5. Основные электрические параметры блока питания
| Параметр | Характеристика | Примечание | ||
| Функциональные требования | Преобразование AC/DC | Наличие функции Вход: AC, Выход: DC. | - | |
| Управление включением | Управляющий вход: замкнут на GND – выход включен (28В ±3%), разомкнут – выход выключен (≤3В). По умолчанию: включен. | - | ||
| Сигнал состояния | Выход «норма/авария» через оптрон (E, C). Проверка мультиметром в режиме диода: проводимость – норма, обрыв – авария. | - | ||
| Защитные функции | Наличие функций защиты от перенапряжения, перегрузки по току, короткого замыкания и перегрева (внутренний модуль). | - | ||
| Гальваническая развязка (вход-выход) | Критерий приемки: сопротивление изоляции ≥ 1 МОм. В противном случае — брак. | - | ||
|
Требования к производительности
|
Требования к характеристикам | Входные характеристики | 220VAC(187VAC～253VAC) | При номинальной нагрузке |
| Частота | 50Hz（45Hz～55Hz） | — | ||
| Коэффициент мощности | 0.98 | Номинальный вход, номинальная нагрузка | ||
| VO1 | Выходное напряжение | 12VDC(11.64VDC～12.36VDC) | При номинальной нагрузке | |
| Выходная мощность | ≥1300Вт | — | ||
| Выходной ток | 108.3A | — | ||
| Стабильность по входному напряжению | ≤1% | |||
| Стабильность по напряжению | ≤1% | Ta=25±10℃ полная нагрузка | ||
| Стабильность по нагрузке | ≤±1% | Ta=25±10℃ зменение нагрузки от 10% до 90% | ||
| Выходные пульсации и шум | ≤1%Vo | Номинальный вход, Ta=25±10°C, полоса 20 МГц, измерение на выходных клеммах с конденсатором 47 мкФ (тантал) и 1 мкФ (керамика). | ||
| Защита от перегрузки по току на выходе | Есть | Режим циклического перезапуска . Обеспечена конструкцией. | ||
| Коэффициент полезного действия | ≥88% | Номинальный вход, номинальная нагрузка | ||
| Безопасность | Электрическая прочность изоляции | Вход-выход: 1500 В перем. тока, 1 мин, ток утечки ≤10 мА
Вход-корпус: 1500 В перем. тока, 1 мин, ток утечки ≤10 мА Выход-корпус: 500 В постоянного тока, 1 мин, ток утечки ≤10 мА |
Без пробоя и искрения. | |
| Сопротивление изоляции (измерение мегомметром на 500 В постоянного тока) | Вход-выход: ≥ 100 МОм
Вход-корпус: ≥ 100 МОм Выход-корпус: ≥ 100 МОм |
— | ||
| Условия эксплуатации | Рабочая температура | -30℃～+60℃ | — | |
| Температура хранения | -40℃～+70℃ | — | ||
| Габариты | Размеры модуля | 210 мм × 120 мм × 33 мм | Допуск ±0.5 мм, не включая разъемы, ручку, монтажные элементы. | |
| Вес | Вес модуля | ≤1.5кг | ||
Примечание: Все параметры измерены при комнатной температуре 25°C и номинальных условиях работы.
Приемка и поставка:
Продукция может быть предъявлена к приемке только при условии соответствия ее технических характеристик требованиям настоящего протокола. После подтверждения соответствия в ходе приемки на предприятии, наша компания при поставке продукции предоставляет следующие документы:
Паспорт изделия (сертификат соответствия)
Протокол испытаний продукции；
